單節鋰離子電池保護IC ”NB7123 系列“（高邊FET驅動類型）和”NB7130 系列“（低邊FET驅動類型）開始上市
- 行業領先水準的超高精度過充檢測功能有助於進一步提高安全性 -
日清紡微電子（NISD）推出的單節鋰離子電池保護IC 「高邊FET驅動類型的NB7123系列」和「低邊FET驅動類型的NB7130系列」 擁有行業領先水準的±6.5 mV超高精度過充檢測能力。
隨著VR/AR（虛擬實境/增強現實）的普及，搭載單節鋰離子電池的可穿戴/聽戴式設備市場規模正在不斷擴大。 特別是這些貼身佩戴設備，為了防止電池起火，安全保護措施的重要性變得日益顯著，對保護電壓的高精度化需求也日益增加。
另一方面，以往的單節鋰離子電池保護電路主要使用的是低邊配置FET的電路結構。 然而，近年來，隨著電池組的多樣化以及與主機通信的便利性，越來越多的設備開始採用高邊配置FET的保護電路。
為了滿足這些市場需求，本公司推出了兩種類型的電池保護IC，一種是驅動高邊FET，另一種是驅動低邊FET，通過超高精度過充檢測功能可以進一步提高安全性。 由此，為了讓更多客戶可以使用，我們將擴大產品陣容。
本產品群除了有過充檢測外，還有過放檢測、放電過電流檢測、充電過電流檢測、負載短路檢測、0V充電禁止電壓、高溫檢測，這些特性的精度也處於行業領先水準，有助於構建進一步提高安全性的保護電路。
此外，工作溫度範圍為-40°C至105°C（以往產品為-40°C至85°C），即使在高溫環境下也能夠確保正常的電池保護工作。
產品特點
1. 行業領先水準的超高精度過充檢測電壓
● 電池檢測電壓範圍： 4.3 V to 4.7 V （NB7123 系列）/ 4.3 V to 4.8 V （NB7130 系列）
● 25°C 精度： ±6.5 mV
● -20°C to 60°C 精度： ±8 mV
隨著充電電壓趨於上升，提高精度將有助於提高安全性。
2. 行業領先水準的高精度充放電過流檢測和負載短路檢測功能
“NB7123 系列”
● 放電過電流檢測電壓範圍： 0.006 V to 0.040 V， 精度： ±1.0 mV
● 充電過電流檢測電壓範圍： -0.006 V to -0.050 V， 精度： ±1.0 mV
● 負載短路檢測電壓範圍： 0.020 V to 0.100 V， 精度： ±1.0 mV
“NB7130 系列”
● 放電過電流檢測電壓範圍： 0.006 V to 0.050 V， 精度： ±0.75 mV
● 充電過電流檢測電壓範圍： -0.006 V to -0.050 V， 精度： ±0.75 mV
● 負載短路檢測電壓範圍： 0.020 V to 0.080 V， 精度： ±1.0 mV / 0.081 V to 0.125 V， 精度： ±2.0 mV
由於過流檢測的低壓化和高精度化，使得檢測電阻（RSENS）低阻化。減少電路板的發熱和降低電池組阻抗可以抑制大電流時的發熱，從而簡化電路板的熱設計。
3. 高精度過放檢測電壓
● 電池檢測電壓範圍： 2.0 V to 3.0 V， 精度： ±17 mV
由於精度高，可以將電池容量使用到接近其最小限度，有助於延長電池使用時間。
4. 高精度0V充電禁止電壓
● 設定範圍： 1.20 V to 2.00 V， 精度： ±20 mV
對 0V 電池（低壓電池）充電有內部短路的危險性，因此從安全方面考慮，實現了禁止電壓的高精度化。
5. 高精度高溫檢測
● 設定溫度範圍： 40°C to 85°C， 精度： ±2°C
通過連接外部熱敏電阻，可以實現高精度的溫度檢測，從而高精度地保護電池組免受異常溫度的影響，有助於提高安全性。
6. 支援寬溫範圍
● 工作環境溫度範圍： -40°C to 105°C
工作溫度最大值從之前的85°C擴大到105°C，即使在工業設備應用等高溫環境下也能實現正常的電池保護工作。
7. 超小型封裝
採用超小超薄的WLCSP封裝
● NB7123: WLCSP-8-ZA2 (1.66 × 1.08 × 0.38 mm)
● NB7130: WLCSP-8-ZA1 (1.65 × 0.97 × 0.40 mm)

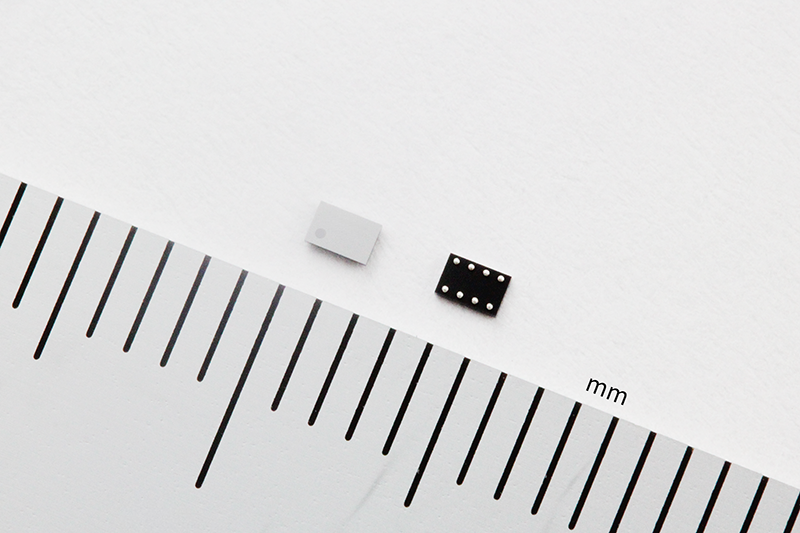

NB7123

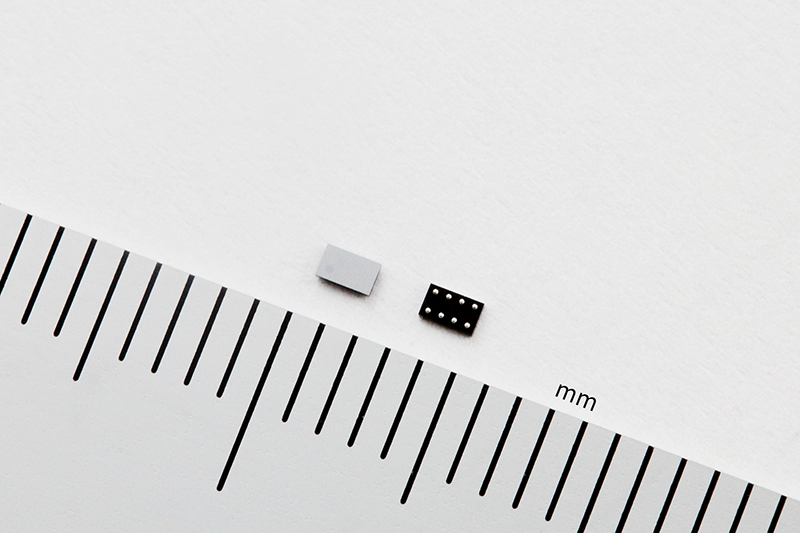

NB7130
產品應用
● 鋰離子電池組（單節）
搭載設備範例
● 智慧手機、平板電腦、智慧手錶、無線耳機、智慧眼鏡

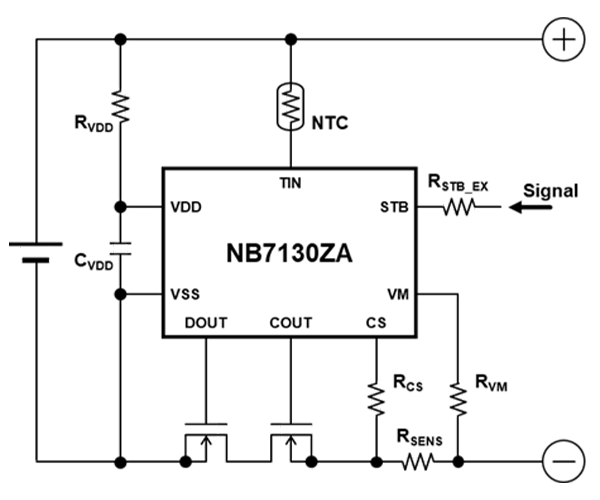

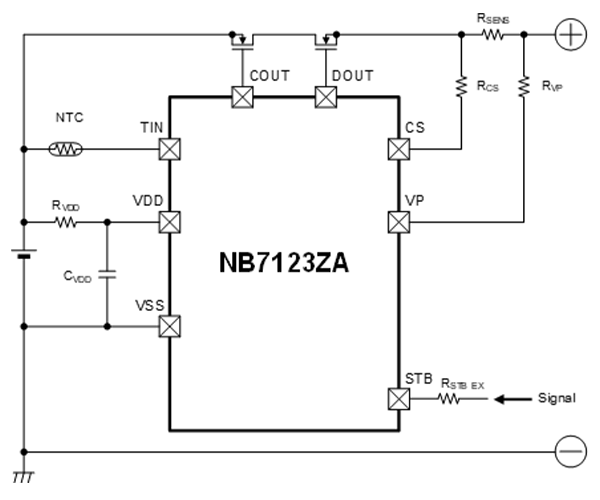

基本電路示例
產品規格
| Items | NB7123 Series | NB7130 Series |
| Operating Input Voltage | 1.5 V to 5.0 V (Absolute Maximum Rating: 6.5 V) | 1.5 V to 5.0 V (Absolute Maximum Rating: 12 V) |
| Operating Temperature Range | -40°C to 105°C | -40°C to 105°C |
| Supply Current | Typ. 7.0 µA (Normal mode) | Typ. 3.0 µA (Normal mode) |
| Standby Current | Max. 0.04 µA | Max. 0.04 µA |
| Overcharge Detection Voltage | 4.3 V to 4.7 V, Accuracy: ±6.5 mV | 4.3 V to 4.8 V, Accuracy: ±6.5 mV |
| Over-discharge Detection Voltage | 2.0 V to 3.0 V, Accuracy: ±17 mV | 2.0 V to 3.0 V, Accuracy: ±17 mV |
| Discharge Overcurrent Detection Voltage | 0.006 V to 0.040 V, Accuracy: ±1.0 mV | 0.006 V to 0.050 V, Accuracy: ±0.75 mV |
| Charge Overcurrent Detection Voltage | -0.006 V to -0.050 V, Accuracy: ±1.0 mV | -0.006 V to -0.050 V, Accuracy: ±0.75 mV |
| Short Circuit Detection Voltage | 0.020 V to 0.100 V, Accuracy: ±1.0 mV | 0.020 V to 0.080 V, Accuracy: ±1.0 mV 0.081 V to 0.125 V, Accuracy: ±2.0 mV/td> |
| 0 V Battery Charging Inhibition Voltage | 1.2 V to 2.0 V, Accuracy: ±20 mV | 1.2 V to 2.0 V, Accuracy: ±20 mV |
| Charge Overcurrent Detection Voltage | 40°C to 85°C, Accuracy: ±2°C | 40°C to 85°C, Accuracy: ±2°C |
