升壓型DCDC轉換器”NC4650 系列“新品上市，最適合休眠時間長的系統
- 具有業界領先的超低消耗電流Iq=70nA，實現了輕負載時的高效率 -
日清紡微電子（NISD）開發了一款用於消費類電子設備的升壓型DCDC轉換器“NC4650系列”，並發佈開始上市。
隨著物聯網技術的進步和市場的擴大，配備數據通信功能的設備不斷增加。 特別是，許多小型物聯網設備、安保設備和工業用感測器都使用一次電池供電工作，為了延長電池壽命，要求低功耗。 其中休眠模式下的電流消耗是一個難題。 此外，還需要降噪，以防止數據通信過程中的傳輸錯誤。
本產品實現了超低消耗電流Iq=70nA （是本公司以往產品的1/4），並且其休眠模式下的高效功率轉換可延長電池壽命，有助於設備的長時間運行。此外，為了降低雜訊，備有「低紋波模式」，可以通過MODE引腳輕鬆切換。 低紋波和優異的負載瞬態回應特性，可以抑制數據通信過程中的傳輸錯誤。另外，該IC採用了PWM/PFM自動切換控制方式，當負載電流小時，自動切換為PFM方式，而當負載變大時，自動切換為PWM方式，從而實現高效供電。
此外，使用EN 引腳可用於切換到 Iq = 50nA 的關斷狀態。 關於關斷時的工作狀態，可以選擇以下3種版本。
● VIN – VOUT完全斷開 ：NC4650ZAxxxAE2S、NC4650ZAxxxCE2S
● VOUT放電（自動放電功能）：NC4650ZAxxxBE2S
● VIN – VOUT直通（無縫直通功能）：NC4650ZAxxxDE2S
本產品採用的是超小型WLCSP-6-ZA1（1.3 x 0.92 x 0.4 mm）封裝，適合高密度實裝。
產品特點
1. 使用MODE引腳切換低消耗電流模式或低紋波模式
本產品備有MODE引腳，可以根據使用條件切換到低消耗電流的通常模式或低紋波模式。
在通常模式下，靜態電流極小，即使在輕負載下也能實現高效率的功率轉換（90%以上）（當VIN=3.0V、VOUT=3.3V、IOUT=0.01mA時）。
低紋波模式具有紋波小和更好的負載瞬態回應特性，非常適合對雜訊敏感的系統。
效率特性 （通常模式/低紋波模式; VOUT＝3.3V）

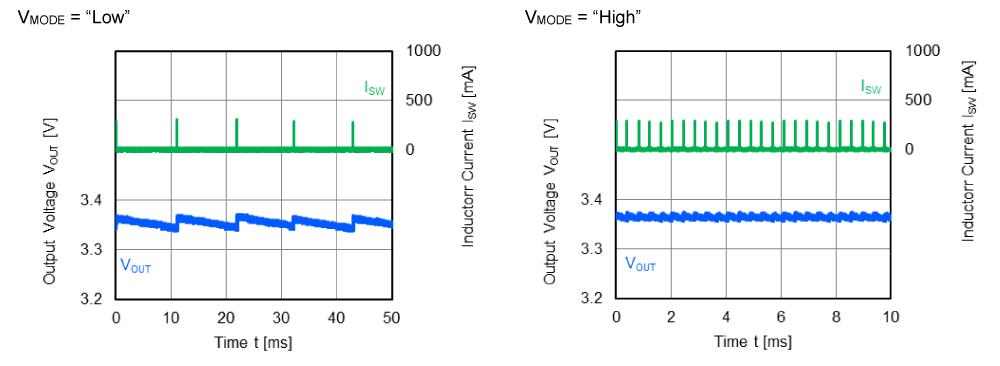

紋波特性 （通常模式/低紋波模式）

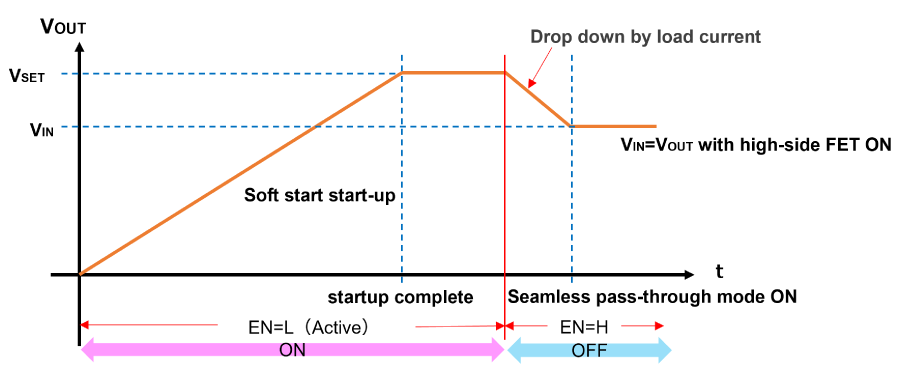

2. 無縫直通功能（NC4650ZAxxxDE2S）
本IC備有一個在關斷狀態時具有無縫直通功能的版本。 無縫直通功能既可以抑制直通時VOUT引腳的電壓變動和向SW引腳迴流的逆電流，也同時將VIN引腳和SW引腳的電壓直接輸出到VOUT引腳。
當「High」電平控制信號輸入至EN引腳，IC切換至關斷狀態，輸出電壓會因負載而降低，直到降至VIN引腳電壓後，就直接持續輸出VIN引腳電壓。
產品應用
● 助聽器、醫用貼片
● 智慧手錶
● 物聯網邊緣終端
● 無鑰匙進入系統
● 警報器
● 感測器網路設備
產品圖片

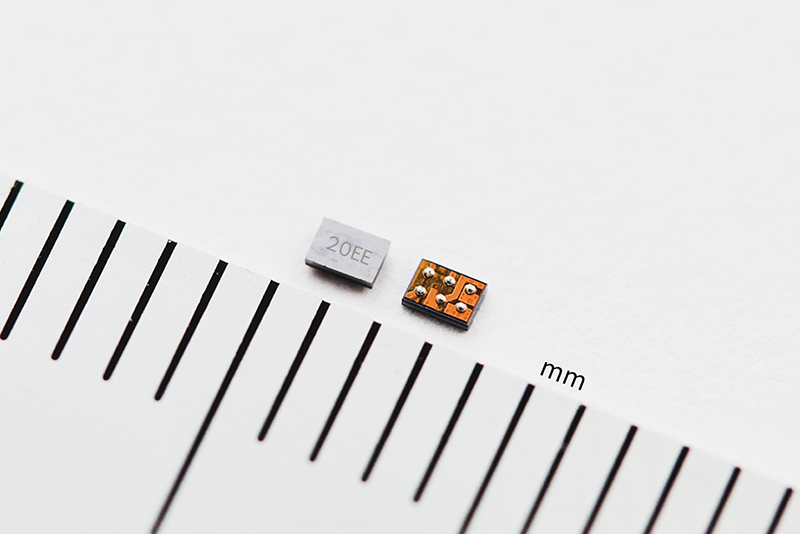

NC4650 Series, WLCSP-6-ZA1 (1.3 × 0.92 × 0.4 mm)
產品規格
| Item | NC4650 Series | Input Voltage Range | 0.6 V to 5.5 V (Absolute Maximum Rating: 6.5 V) |
| Output Voltage Range | 1.8 V to 5.0 V (0.1 V step) |
| Startup Voltage | Typ. 0.8 V |
| Quiescent Current | Typ. 70 nA / 90 µA (Normal Mode / Low Ripple Mode) |
| Switch Current Limit | Typ. 1 A / 0.65 A (VSET ≥ 2.5 V / VSET < 2.5 V) |
| Operating and Junction Temperature Range | Ta = -40°C to 85°C Tj = -40°C to 125°C |
| Package | WLCSP-6-ZA1 (1.3 × 0.92 × 0.4 mm) |
