NISD NA1150 - 用於MCU音訊播放系統的PWM輸入音訊放大器
NA1150 是一款音訊開關驅動器IC，可作為PWM輸入音訊放大器使用，用於從MCU輸出語音和音效的音訊播放系統。 該IC與CRI Middleware Co.， Ltd.（以下簡稱“CRI”）的音訊中間件“CRI D-Amp Driver®”相結合，實現了高品質的音訊播放。
近年來，隨著MCU處理速度的提高，使用軟體（音訊中間件）就可從MCU輸出PWM調製的語音和音效。 與使用硬體（DAC或語音合成LSI）的系統相比，因為具有節省實裝面積、減少開發工時和減少部件數量的優點，所以越來越多的客戶正在採用這種使用音訊中間件的系統。
NA1150這款音訊放大器，只需將其與裝有音訊中間件的MCU連接，即可實現構成簡單且高品質的語音和音效的播放。

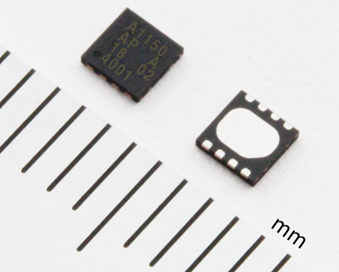

NA1150 （DFN2323-8-GS封裝）
產品特點
1. 配備負載診斷功能
NA1150內置有需要音訊警報的系統所要求的負載診斷功能。 負載診斷功能是監控系統的運行狀況和性能並及早發現異常或超負載跡象的功能。 NA1150可以檢測出揚聲器連接線束的斷線或短路，以及自身電源短路和接地短路，並通知給MCU。
NA1150音訊放大器備有負載診斷功能，使系統設計變得靈活，對於將來擴展性設計也會變得容易。 為系統設計的客戶提供更穩定、高效、可靠的系統運維。
2. 可直接輸入來自MCU的PWM信號

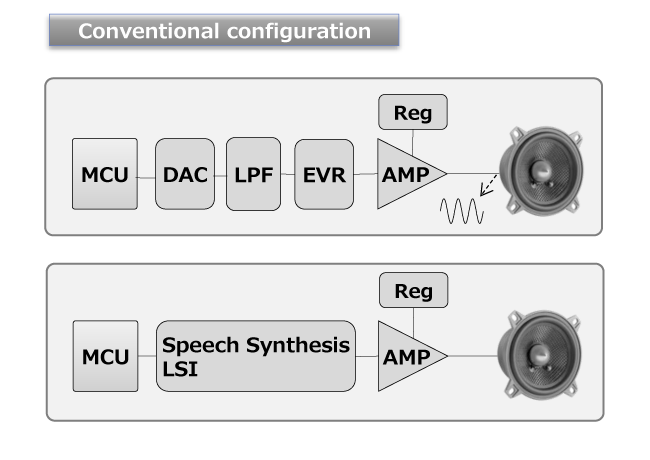

到目前為止，如果想輸出語音或音效，則需要由MCU和 DAC、LPF、電子音量控制器 （EVR） 、放大器構成，或者由MCU和語音合成IC （Speech Synthesis LSI） 、放大器構成。 （參照下圖Conventional configuration參照）

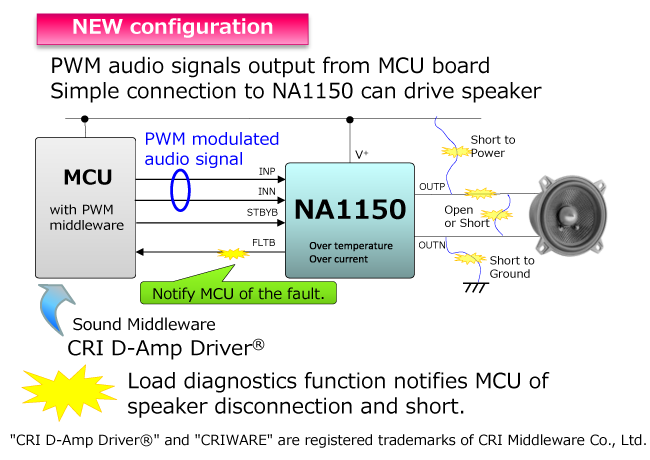

配備音訊中間件的MCU和 NA1150 的組合實現了MCU僅和放大器構成的配置，無需 DAC、LPF、EVR、語音合成 LSI 等。 此外，由於從MCU直接輸入PWM信號，而不需要將其轉換回模擬信號，因此可以在音質不變差的情況下實現低雜訊、高品質的音訊播放。 （參照下圖NEW configuration）
Conventional configuration
NEW configuration
3. 節省實裝面積
NA1150是集成了H橋電路且最適合音訊中間件“CRI D-Amp Driver®” 的IC。 通過組合使用，大幅減少部件數量和實裝面積，有助於系統小型化。
※ CRI D-Amp Driver® 是一種利用內嵌MCU的埠輸出信號（PWM），在沒有音訊IC的情況下實現高品質音訊播放的音訊中間件。
※ “CRI D-Amp Driver®”和“CRIWARE”是CRI Middleware Co.， Ltd.的註冊商標。
產品應用
● 儀錶盤
● ETC系統
● 空調、電鍋、微波爐、加濕器、熱水器等家用電器
● 各種通報器、列印複印掃描一體機
● 自動售貨機、充值機
● 醫療保健儀器
主要效能指標
● BTL單聲道D類輸出
● 差分/單端PWM輸入
● 輸出功率： 1.5W typ. at V=5V, R+L=8Ω, THD=10%
● 工作電壓： +2.6 to +5.5V
● 工作溫度範圍： -40 to +125°C
● 常檢測及輸出功能：
● 負載開路/短路檢測
● 電源短路、接地短路檢測
● 過流檢測
● 異常通知端子
● 過熱檢測功能
● IDD≤1μA時的待機模式
● 產品封裝：
● DFN2323-8-GS(ESON8-V1)： 2.3mm x 2.3mm x 0.427mm
● VSP-8-AF： 4.0mm x 2.9mm x 1.1mm【開發中】
● 車載級別 （P）： AEC-Q100 grade 1
