- 業界領先水準的高隔離度 -
NISD 面向5G基站的吸收式SPDT開關”NT1819“
為了實現智慧社會，已經啟動了5G服務。 這樣，高速、低延遲、大容量的數據通信成為可能，也給我們的生活和工業發展帶來了巨大的變化。
在5G基站有很多天線，每個天線都能發射強無線電波。 為了防止無線電波的相互干擾，發射信號放大器的失真補償電路需要具有非常高的隔離度和Off端子50Ω終端功能的開關。
“NT1819”擁有長年積累的射頻器件技術，在5G使用的sub-6頻段實現了60dB以上的高隔離度，可以減少相鄰器件之間的干擾。 此外，內置 50Ω 終端功能，可防止阻抗不匹配。 這些特性和功能增強了5G通信網路的穩定性，用途廣泛。
產品特點
1. 高隔離度
具有60dB以上的高隔離度，非常適合在5G基站聚合 DPD※1 信號。
面向5G基站的RFIC的DPD端子數量有限，因此需要使用開關來聚合信號。 為了防止受到相鄰模塊的影響而導致失真特性劣化，在PC-P1/P2之間以及在P1-P2之間都實現了高隔離度。
（※1）數字預失真補償（Digital Pre-Distortion）
2. 內置吸収式50Ω終端
採用50Ω吸收式終端，在開關on/off的任一狀態下阻抗始終保持在50Ω，因此有助於電路穩定工作。
3. 最大支援7.125GHz
除了5G的主要頻帶3.3~5.0GHz（n77，n78，n79）之外，還正在考慮追加6.425~7.125GHz（n104）頻帶。 另外，5.9~7.125GHz頻帶在WiFi和美國的Unlicensed頻帶通信中也被使用。
本產品最大支持頻率7.125GHz，因此可用於N104頻段等高頻段的通信方式。

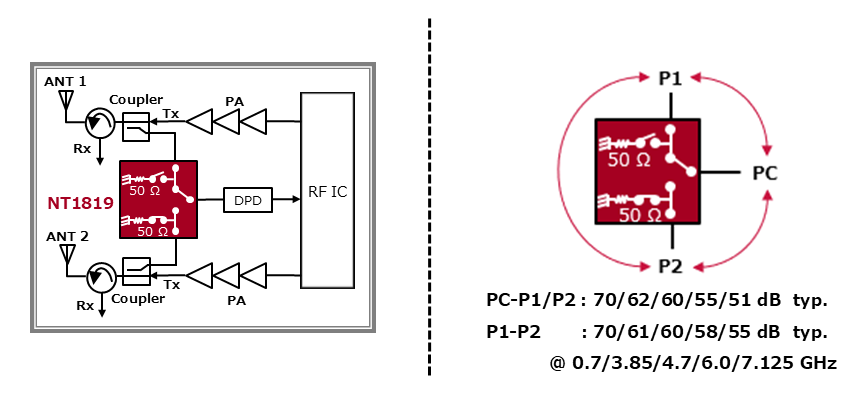

應用範例：5G基站的 RF電路框圖和埠之間隔離度

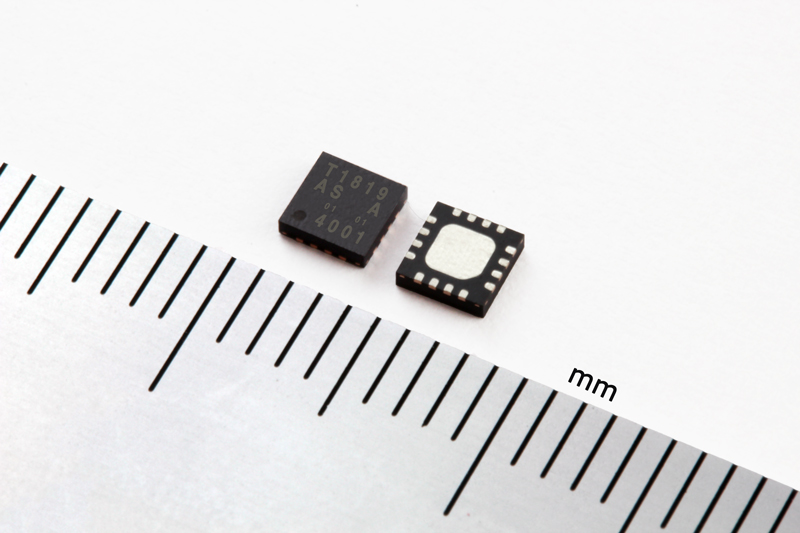

產品圖片
封裝：QFN3030-16-NA
產品應用
● 蜂窩基站（巨集蜂窩、小蜂窩等）
● 其他無線通信設備
主要效能指標
| Items | NT1819NAAE2S | Package | 3.0 × 3.0 × 0.75 mm |
| Operation Voltage | 2.5 V to 5.0 V (3.3 V typ.) |
| Operation Current | 200 μA Typ. |
| Frequency Range | 0.2 GHz to 7.125 GHz |
| Insertion Loss | 0.70/0.80/0.85/0.90/1.20 dB typ. @ 0.7/3.85/4.7/6.0/7.125 GHz |
| Isolation | 70/62/60/55/51 dB typ. (PC-P1/P2) 70/61/60/58/55 dB typ. (P1-P2) @ 0.7/3.85/4.7/6.0/7.125 GHz |
| P-0.1dB | +31 dBm typ. @ 0.7 to 7.125 GHz |
| Switching Time | 250 ns typ. |
| Operating Temperature Range | -40 to +105°C |
