- 以業界最小封裝實現IO-Link通訊所需功能 -
NISD 的 IO-Link 裝置收發器 “ND1160” 新品上市。
日清紡微電子（NISD）今天發表上市一款 IO-Link 裝置收發器「ND1160」。
最近，在生產現場需要提高生產力來解決勞動力不足問題，也需要改善低效率的生產流程和監控生產設備的運作狀況等。 在這種現狀下，因工業4.0時代的到來，以工廠自動化(FA)為首的工業物聯網備受關注。
其中，IO-Link是重要的通訊技術，是國際標準IEC61131-9(※1)定義的1:1通訊協定。使用ND1160可以輕鬆實現今後感測器應用中不可或缺的IO-Link技術應對。
（※1）用數位訊號將感測器和致動器連接到主站的工業介面規格標準
產品特點
1. 符合IO-Link通訊標準，可實現高速通訊
支援4.8kbps、38.4kbps、230.4kbps，可實現高速通訊。
2. 以業界最小尺寸實現必要的最低限度功能
備有IO-Link通訊所需的最低限度功能，省去了LED驅動器、LDO、DC/DC轉換器、DI/DO專用引腳（數位輸入輸出引腳）等，實現了業界最小尺寸（WLCSP- 12-ZA1）（※2）。此外，可以自由連接外置部件，所以其規格不依賴感測器種類，很靈活且易於使用。
（※2）本公司調查結果
3. 小型封裝系列產品

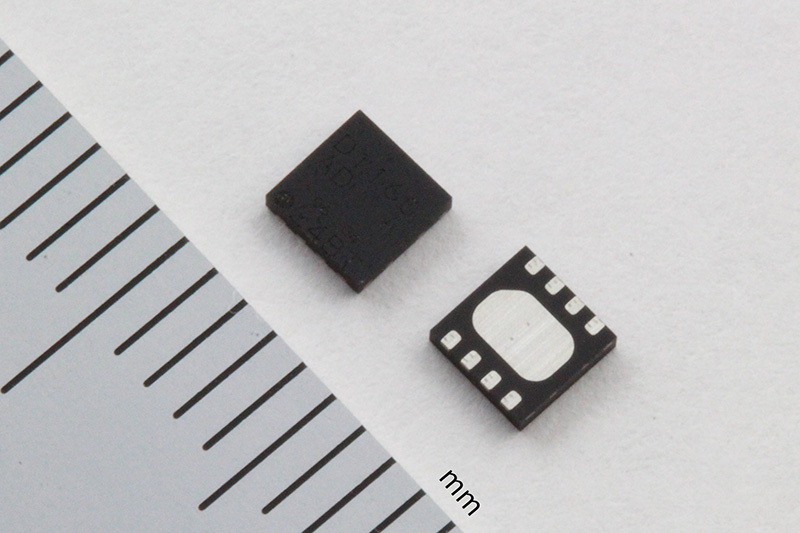

小型無引腳封裝 DFN3030-8-GG
3.0×3.0×0.75 mm）

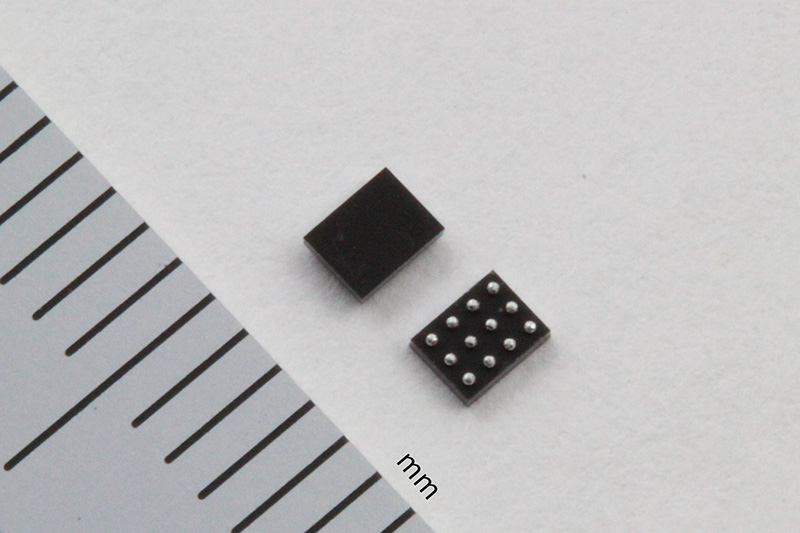

超薄超小尺寸無腳封裝 WLCSP-12-ZA1
（1.76×2.26×0.65 mm）（開發中）
產品應用
● 壓力感測器
● 流量感測器
● 光電感測器
● 接近開關等工業感測器
● 光幕
● 可程式邏輯控制器(PLC)及致動器等
主要效能指標
| Items | ND1160 Series | IO-Link standard | Compliant |
| Operating Temperature Range | -40ºC to 125ºC |
| Absolute Maximum Ratings | 60 V |
| Recommended Operating Conditions, Supply Voltage | 8.5 V to 36.0 V |
| Output Current | 200 mA (min) |
| Over Current Protection | <500 mA |
| Package | DFN3030-8-GG (3.0 × 3.0 × 0.75 mm) WLCSP-12-ZA1 (1.76 × 2.26 × 0.65 mm) |
| Input-Output Interface | SPI |
