- 面向車載設備，最適合車載上重視的功能安全用途 -
帶看門狗定時器、輸出電壓升降監控複位功能的LDO穩壓器”NP4271“系列產品上市
日清紡微電子（NISD）推出一款適用於車載設備的LDO穩壓器“NP4271”系列產品，該穩壓器內置有看門狗定時器和輸出電壓上升/下降監控複位功能。
近年來，根據汽車功能安全設計的要求，為了確保系統穩定運行和早期發現故障，需要追加電壓監控功能和冗餘設計的電子控制應用在不斷增加。 因此，對從外部監控微控制器（ MCU ）的看門狗定時器（ WDT ）和輸出電壓監控複位功能的高精度需求也在不斷增加。
“NP4271”系列是將時間設定精度良好的WDT、高精度輸出電壓升降監控複位和瞬態回應特性良好且輸出電流500mA的LDO單片化，有助於系統的小型化，可以構建功能安全所需的穩定運行和安全性更高的系統。
LDO的輸入電壓範圍為4.0V至40V，輸出電壓有3.3V和5.0V兩種，輸出電壓可在較寬範圍的條件下（VIN=6V to 40V， Io=5mA to 500mA， Ta=-40°C to 125°C）實現±2.0%的高精度。 輸出電壓監控複位有兩種類型：A 版本同時監控低邊和高邊，B 版本僅監控低邊。 低邊檢測精度：VDETL ±2.0%（Ta = -40°C to 125°C），高邊檢測精度：VDETH±5.0%（Ta=-40°C to 125°C）。 WDT的時間設定精度為高精度，其中WDT監測時間精度為±20%（Ta = -40°C to 125°C）、WDT複位時間精度為±20%（Ta = -40°C to 125°C），因此有助於提高系統的安全性和部件選擇的自由度。
預想應用包括有前照燈和空調控制面板的車載ECU等，NP4271的品質等級為P級，適用於底盤車身控制和駕駛艙系統。
產品特點

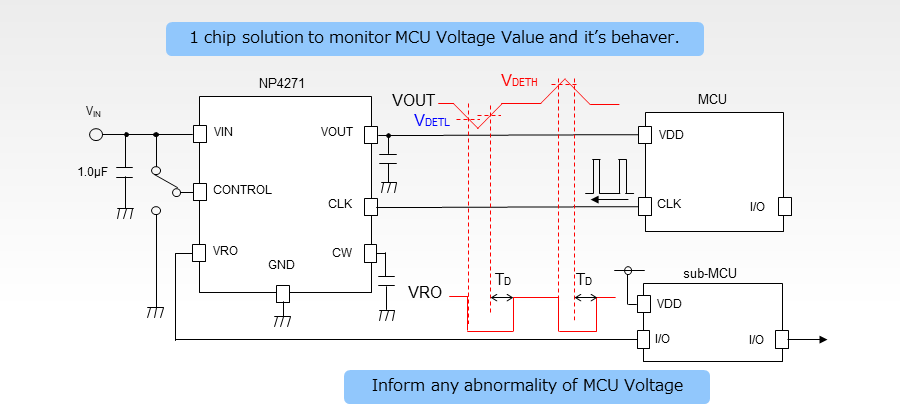

1. 內置輸出電壓升降監控功能和WDT功能，實現了高度穩定的系統和小型化
在車載應用中，為了系統的穩定運行和快速確定故障，越來越多的應用需要電壓監控功能和冗餘設計。 NP4271系列組合了多種功能，不僅提高了系統的穩定性和安全性，還有助於系統小型化。
2. 良好的輸入瞬態回應特性有助於系統穩定運行
當電源線VIN上連接多個負載時，負載的工作狀態可能會導致電源線波動，這樣會影響到輸出電壓。 NP4271系列的輸入瞬態回應特性良好，能夠抑制輸出電壓的波動，有助於系統穩定運行。

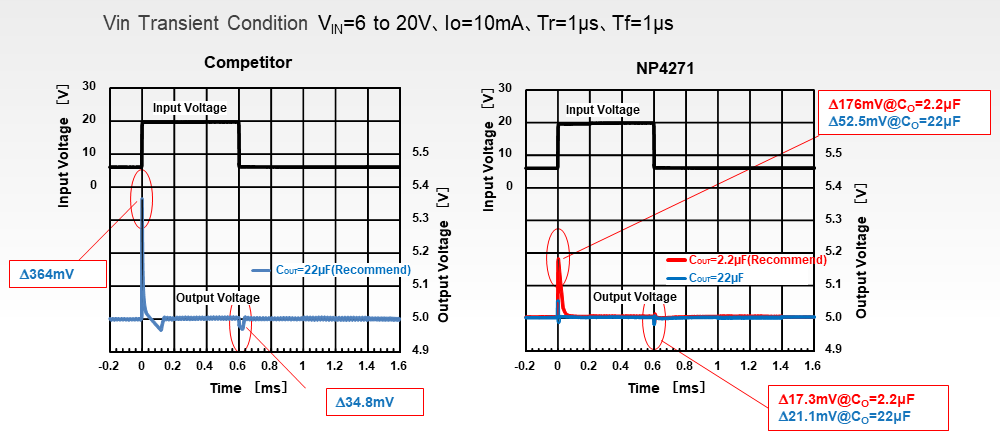

Example of Input Transient Response

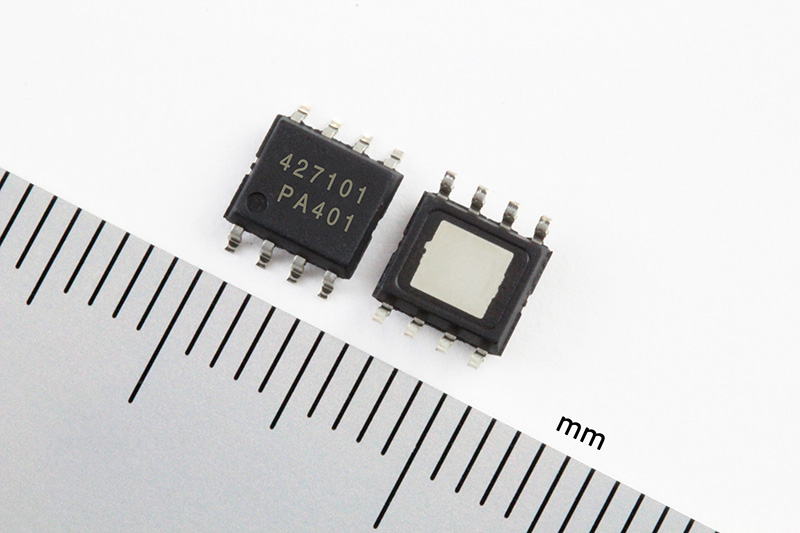

產品圖片
NP4271AC Series (HSOP-8-AC)
Version A
Version B
主要效能指標
| Items | NP4271 Series | Operating Voltage | 4.0 V to 40 V (Absolute Maximum Ratings 45 V) |
| Output Voltage | 3.3 V or 5.0 V | |
| Output Voltage Accuracy | ±2.0％ (VIN = Vo + 1 V to 40 V, Io = 5 mA to 500 mA, Ta = -40°C to 125°C) | |
| Output Current | 500 mA | |
| Output Voltage High- and Low-Side Monitoring (Version A) | Low-Side Detection Voltage | 2.6 V to 4.7 V |
| High-Side Detection Voltage | 3.4 V to 6.0 V | |
| Low-Side Detection Voltage Accuracy | VDETL ± 2.0% (Ta = -40°C to 125°C) | |
| High-Side Detection Voltage Accuracy | VDETH ± 5.0% (Ta = -40°C to 125°C). | |
| Operating Current | Typ. 120 µA (WDT enabled) | |
| Operating Temperature | Ta = -40ºC to 125ºC | |
| Protection Function | Undervoltage Lockout (UVLO), Thermal Shutdown, Overcurrent Protection, etc. | |
| Package | HSOP-8-AC (5.2 × 6.2 × 1.5 mm） | |
