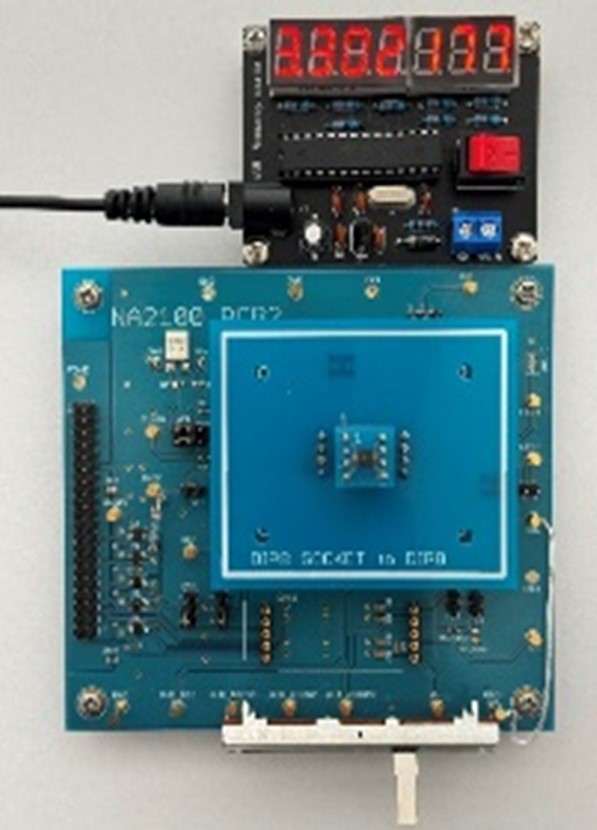

日清紡微電子(NISD)發佈了用於工業設備的通用、低功耗、電壓頻率轉換器NA2100。
在工業市場中,感測應用有時需要長距離傳輸信號。當類比信號長距離傳輸時,由於雜訊和其他因素導致信號品質下降,設備故障的可能性增加。為了解決這個問題,將信號轉換為數位信號進行傳輸,從而使它們不易受到雜訊的影響。
NA2100 無需外部命令即可輕鬆地將類比信號轉換為與電壓成正比的數字頻率。這解決了雜訊干擾導致信號品質下降的問題。

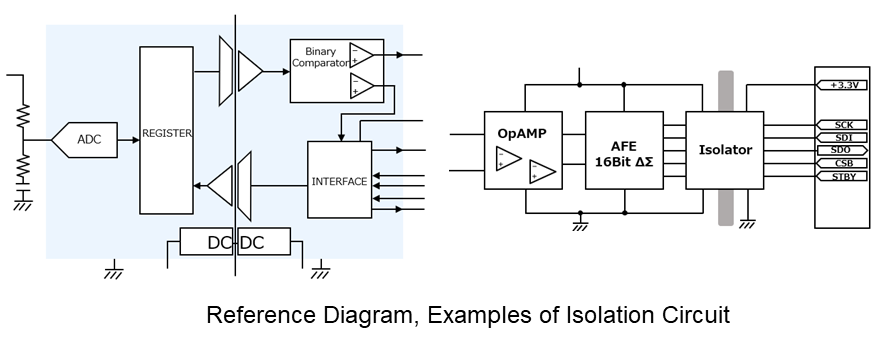

在工業設備中,可能需要將電壓測量模組和信號處理模組隔離,以實現接地基準差和雜訊抑制。使用通用AD轉換器時,如下面的參考電路所示,元件數量和成本增加成為一個問題。
NA2100 通過簡單的電路配置可以實現12位或更高的轉換精度。通過使用光電耦合器隔離輸出信號,可以配置一個簡單的隔離應用。運算放大器可以將光電耦合器的輸出電流信號轉換為電壓,以便將信號傳輸到MCU。該產品在很寬的範圍內具有高線性度,並通過減少元件數量(信號處理不需要AD轉換器或MCU)來降低成本,從而解決了客戶的問題,如圖1和圖2所示。
這款產品以簡單的電路配置提供12位或更高的轉換精度。其線性誤差規範最大為滿量程的±0.018%,當轉換為12位(4096級)時,這個值相當於最大±0.74 LSB,滿足±1 LSB或以下的線性度要求。輸出頻率在fCLKIN的10%至90%範圍內具有低失真。(BUF = OFF)

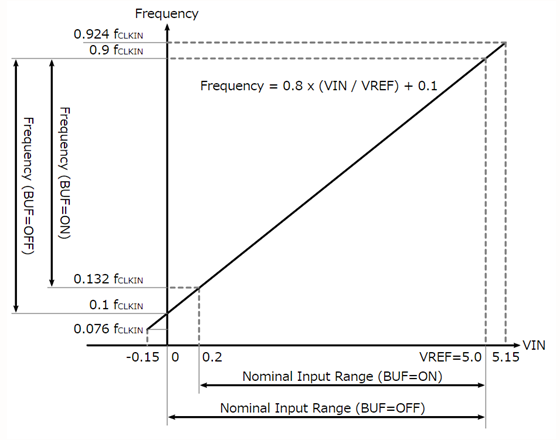

圖 1.輸出頻率範圍 (VREF = 5V)
NA2100 支援 5 V 工作電壓,也可在 3.3 V 下工作。

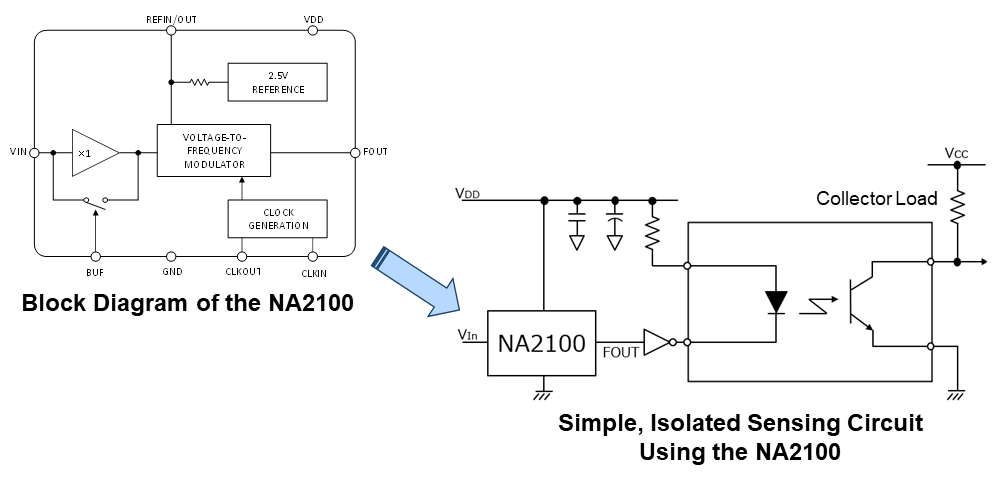

圖2.簡單隔離式感電路框圖和示例

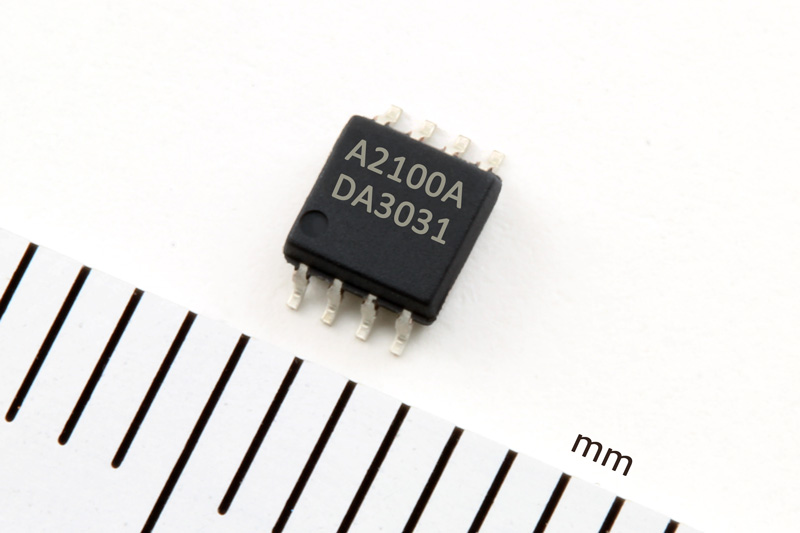

VSP-8-AF (MSOP8*)
* MEET JEDEC MO-187-DA
● 簡單的12位或更高AD轉換器
● 從電壓測量模組到信號處理模組的簡單隔離傳輸
● 電池監控系統
Items | NA2100 | Synchronous Operation | Full-Scale Frequency Set by External System Clock |
Operation Voltage | 3.0 V to 5.25 V |
Low Consumption | 3 mW (typ) |
Nominal Input Range | 0 to VREF |
VREF Range | 2.5 V to VDD |
Internal Reference Voltage | 2.5 V |
Maximum Input Frequency | 1 MHz |
perating Temperature Range | -40°C to +125°C | Package | VSP-8-AF (MSOP8*) |
