NISD 發佈NA2202 / NA2203 / NA2204系列產品：支援5V工作電壓且搭載有高精度A-D轉換器的AFE（Analog Front End）
日清紡微電子（NISD）推出一款通用 AFE（類比前端）“NA2202/NA2203/NA2204”系列，該系列新品用於工業設備，支援5V工作電壓，並且搭載有高精度A-D轉換器。
近年來，在工業設備市場，為了提高生產效率和產品品質以及彌補人員短缺，生產過程自動化正在迅速發展。 其間，感測器在自動化過程中不可缺少至關重要，預計今後對感測器的需求會不斷增長。 感測器的電路設計存在著常數設置費時費力和設計工時會大幅增加的難題。
“NA2202/NA2203/NA2204”系列（16-Bit/20-Bit/24-Bit）內置了高達128倍的PGA （可程式設計增益放大器）和多路復用器，可以組合各種感測器使用，從而解決常數設置工時增加的問題。 此外，還支援5V工作電壓，是最適合使用微控制器系統的AFE。 該產品封裝尺寸為4.0x4.0x0.7mm，有助於產品小型化。
產品特點
1. 搭載有高精度A-D轉換器的AFE
在工業設備市場，通常需要更高的解析度和精度進行測量，多使用最大16bit~24bit的A-D轉換器。 “NA2202/NA2203/NA2204”提供16-Bit（NA2202）、20-Bit（NA2203）、24-Bit（NA2204）的解析度，並且各產品都具有引腳兼容性，因此雖然系統解析度要求不同，但可以使用同一電路板，從而減少開發工時，提高系統的靈活性。

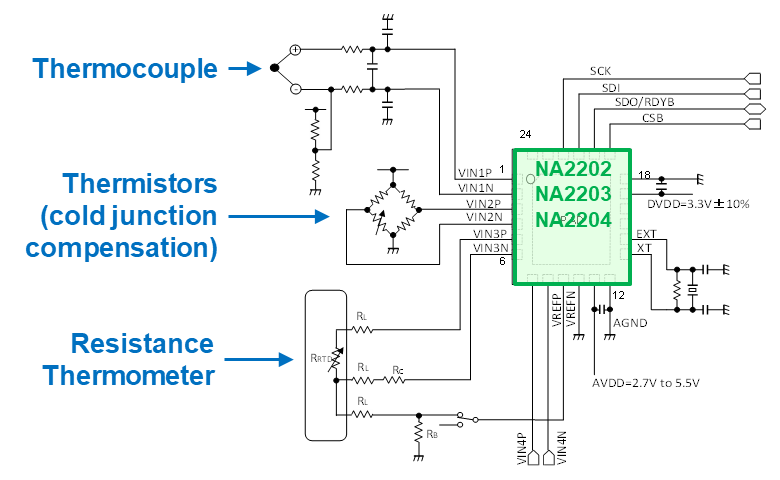

如圖（1）所示，“NA2202/NA2203/NA2204”系列可在各種系統要求下，根據所需解析度進行零部件選型。
圖1 應用電路示例
2. 支援 5V（或 ±2.5V）工作電壓，因此非常適合工業設備市場
在工業設備市場，至今仍廣泛使用工作電壓為5V的微控制器。 為了最大限地正確傳輸感測器的資訊，AFE需要使用與微控制器相同的電壓驅動。 “NA2202/NA2203/NA2204”系列支援5V工作電壓，是使用微控制器系統的最佳AFE。
3. 小尺寸封裝有助於產品小型化

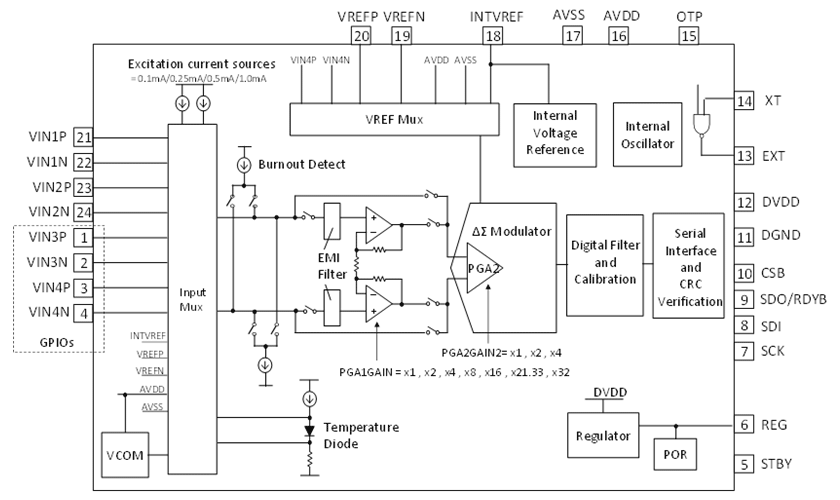

如圖（2）所示，“NA2202/NA2203/NA2204”系列不僅內置了ΔΣ型A-D轉換器，還內置有最大128倍的PGA、2系統感測器用的激勵電流源以及A-D轉換器用的高精度基準電源（可切換為外部供電）。 除了引入周邊功能外，還採用了小尺寸封裝，有助於節省電路板面積，進而產品小型化。
圖2 Block Diagram
產品圖片和Demonstration Board照片

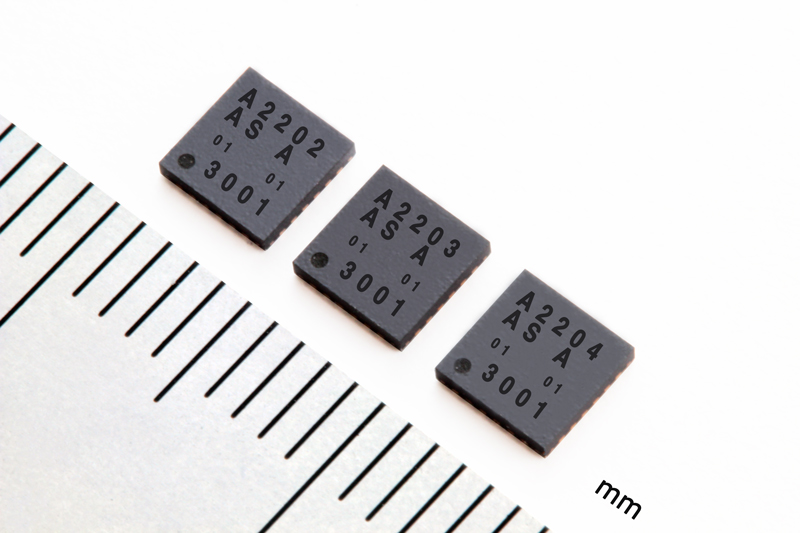

NA2202/NA2203/NA2204 Series (QFN4040-24-NB)
Demonstration Board
預想應用
● 溫度控制器
● 壓力感測器
● 流量感測器
● 可程式設計邏輯控制器
主要效能指標
| Item | NA2202/NA2203/NA2204 Series | Supply Voltage | Analog: +2.7 V to +5.5 V or ±2.5 V Digital: +2.7 V to +5.5 V |
| Current Consumption | Analog: 2.9 mA (Normal Mode), 0.9 mA (Low Power Mode) Digital: 0.3 mA |
| Input Mode | Differential: 4 inputs Single-ended: 8 inputs Pseudo-differential |
| ΔΣ type A-D converter | 16-Bit, 20-Bit, 24-Bit 3.125 sps to 9.6 ksps (case of continuous conversion) |
| PGA | 1 V/V to 128 V/V |
| Built-in Regulator | 2.048 V ±20 mV |
| GPIO | 4 channels (shared with input terminal) |
| Excitation Current Source | 2 systems (0.1 mA, 0.25 mA, 0.5 mA, 1.0 mA) |
| 50Hz/60Hz Rejection Mode | equipped |
| System Calibration | Offset Voltage Calibration, Gain calibration (can be executed by microcontroller command) |
| Burnout Detect | equipped |
| Interface | SPI (with CSB) |
| Error Detection | CRC8, Check Sum |
| Ambient Operating Temperature | -40°C to +125°C |
| Package | QFN4040-24-NB |
