支援5V、內置高增益PGA的AFE ”NA2200“新品上市
日清紡微電子（NISD）發佈一款用於工業設備的通用AFE（類比前端），該元件內置有高增益PGA，支援5V電壓工作，能夠適用於各種感測器。
近年來，在工業設備市場，為了改善生產效率、提高產品品質，以及彌補工作力短缺，生產工序的自動化正在急速推進。 感測器在這種自動化推進中是不可缺少的，預計對感測器的需求會不斷增長。 然而，感測器電路設計存在著常數設定費時費力和設計工時大幅增加的課題。
“NA2200”內置了最大512倍高增益的PGA（可程式設計增益放大器），因此可以通過微控制器進行失調校準、增益設定，從而減少使用感測器設備的設計工時，並降低調整成本。
產品特點
1.為感測器量身定製的簡易校準系統
感測器電路設計存在以下課題：需要進行適合感測器的失調校準和增益設定，如果使用運算放大器，就需要進行複雜的常數設定，並且要是使用多個感測器的話，每個感測器都需要進行這些設定，從而設計工時會大幅度增加。
“NA2200”可以通過微控制器的單個指令進行與感測器相匹配的失調校準和增益設定。 將輸入信號設置為零，即可通過微控制器校准失調，無需添加外置校準部件。 還可以使用微控制器的指令進行增益設定來調整內置PGA的增益偏差。 PGA最大放大倍數設定為512倍，支援各種感測器。

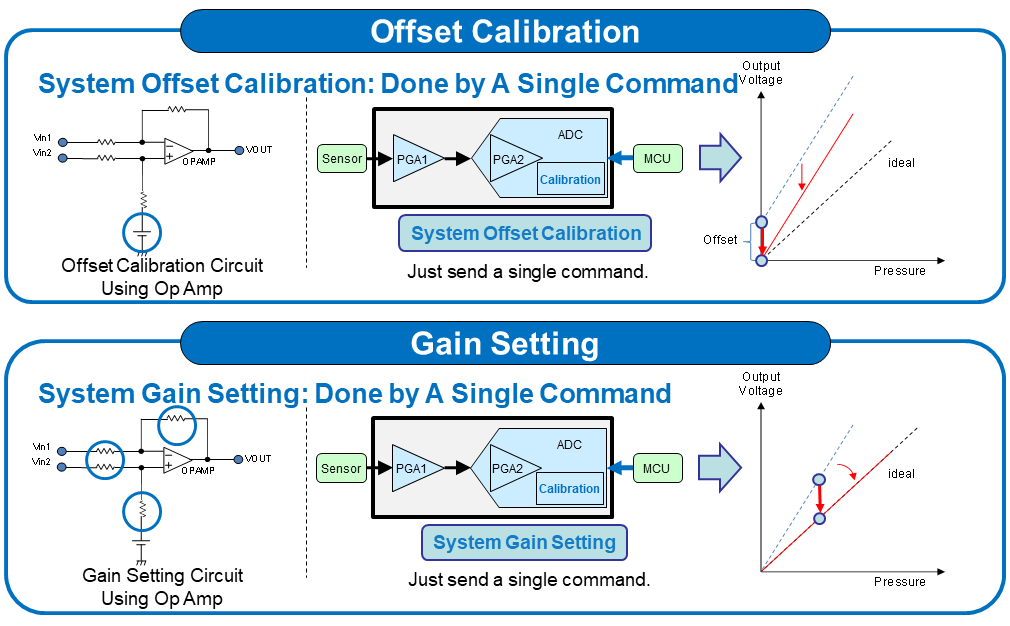

【圖表：失調校準及PGA的增益設定】
2.支援5V工作電壓，非常適合工業設備
在工業設備市場，至今仍廣泛使用工作電壓為5V的微控制器。 為了最大限度地正確傳輸感測器的資訊，AFE也需要用和微控制器相同的電壓驅動。 “NA2200”支援5V工作電壓，是最適合使用微控制器系統的理想AFE。
此外，如圖（1）所示，不僅內置了16-Bit ΔΣ型AD轉換器，還內置了PGA、用於2系統感測器的激勵電流源以及ADC用基準電源，並且通過獲取周邊功能實現縮小電路板面積。

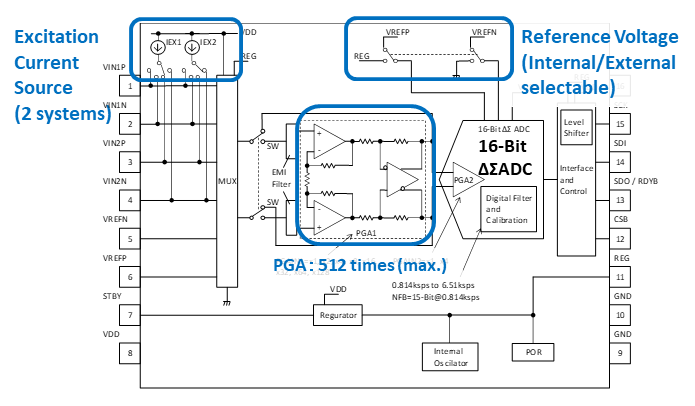

【圖（1）：電路框圖】

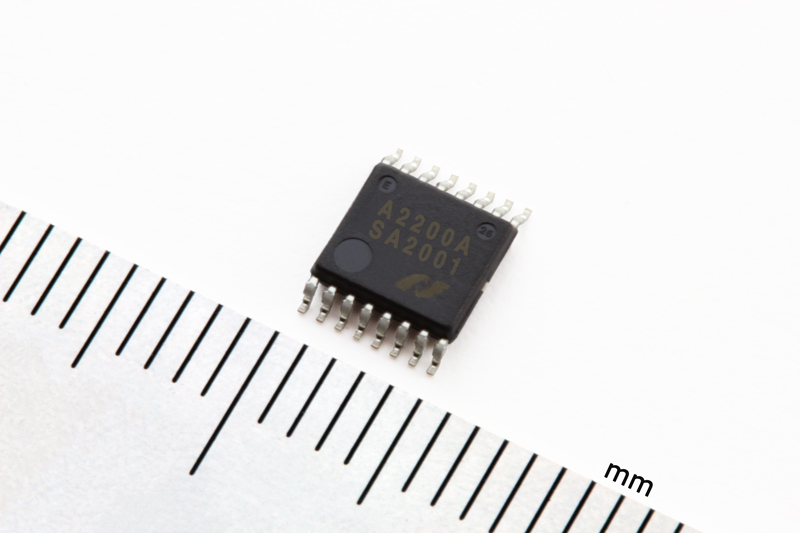

產品圖片
NA2200 (SSOP-16-BD)
預想應用
● 溫度調節器
● 流量計
● 各種感測器
主要效能指標
| Item | NA2200 | Supply Voltage | 2.7 V to 5.5 V |
| 16-bit ΔΣ Type A/D Converter | 0.814 ksps to 6.51 ksps (Case of Single Conversion) |
| Differential | 2 Inputs, Single-Ended: 4 Inputs, Pseudo-Differential: 2 Inputs |
| PGA | 1 V/V to 512 V/V |
| System Calibration | For Offset & Gain Drift |
| Built-in Regulator | 2.4 V (Typ.) |
| Current Consumption | Normal Mode 4 mA, Low Power Mode 1 mA |
| Conversion Mode | Single/Continuous |
| Excitation Current Source | 2 Systems (0.1 mA, 0.25 mA, 0.5 mA, 1.0 mA) |
| Interface | SPI |
| Error detection | CRC8, Check Sum |
| Ambient Operating Temperature | -40°C to 125°C |
| Package | SSOP-16-BD |
