NSNJ2023 和 NSNJ2024 上市
- 用於多頻段對講機的雙SAW濾波器 -
日清紡微電子（NISD）上市了一款用於多頻段對講機的雙SAW濾波器“NSNJ2023”和“NSNJ2024”
近年來，全球範圍內自然災害頻發。 即使通信基礎設施因災害而癱瘓，對講機有自己獨立的通信系統，作為災害期間的緊急通信手段其重要性正在提升。 在緊急聯絡手段中，高可靠性的無線電通信是必不可少的，但這需要用不同頻段進行通信，因此支援多頻段對講機的需求正在持續增長。 但是，隨著支援多頻段，對講機中使用的零部件數量也在不斷增加，因此多數要求器件小型化。
“NSNJ2023”和“NSNJ2024”採用的3.0mm x 3.0mm小型封裝裡搭載了700MHz頻段和800MHz頻段的2個SAW濾波器，有助於減少支援多頻段對講機的部件數量和節省實裝面積。
產品特點

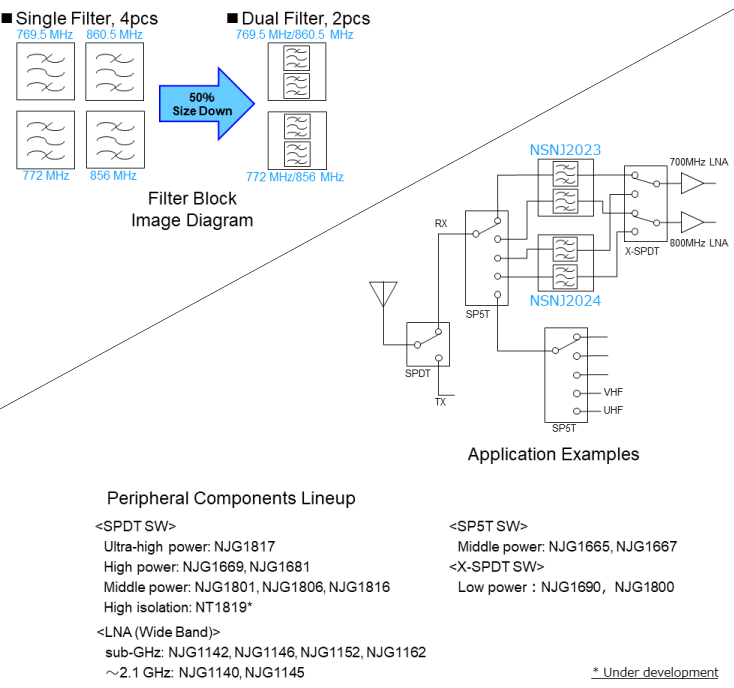

將兩個單SAW濾波器單片集成封裝
到目前為止，支援700MHz頻段和800MHz頻段的多頻段對講機使用了對應各頻率的多個單SAW濾波器。
通過使用雙SAW濾波器的電路構成，可以支援700MHz和800MHz任一頻段，有助於減少多頻段對講機的部件和節省實裝面積。

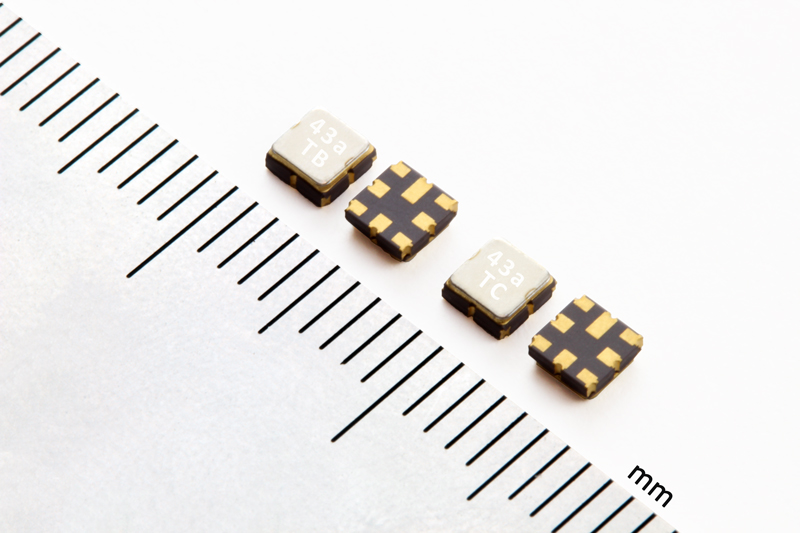

產品圖片
3.0x3.0x1.1mm
＜SMD-3030＞
預想應用
● 用於多頻段專業對講機
● 其他通用對講機
主要效能指標
| Item | NSNJ2023 (for International) | NSNJ2024 (for U.S.) | Supported Frequency Band, Filter1 | 763 to 776 MHz | 768 to 776 MHz |
| Insertion Loss | 2.0 dB typ. | 3.0 dB typ. |
| Out of Band Rejection | 30 dB typ. @ 0.3 to 750 MHz 6 dB typ. @ 750 to 756 MHz 28 dB typ. @ 788 to 890 MHz 36 dB typ. @ 890 to 1500 MHz |
42 dB typ. @ 0.3 to 754 MHz 42 dB typ. @ 754 to 756 MHz 27 dB typ. @ 788 to 890 MHz 51 dB typ. @ 890 to 1500 MHz |
| Supported Frequency Band, Filter 2 | 851 to 870 MHz | 851 to 862 MHz |
| Insertion Loss | 2.0 V to 3.4 V, Accuracy: ±35 mV | 4.2 V to 4.6 V, Accuracy: ±12 mV |
| Out of band rejection | 38 dB typ. @ 0.3 to 830 MHz 30 dB typ. @ 830 to 837 MHz 29 dB typ. @ 885 to 1500 MHz |
42 dB typ. @ 0.3 to 837 MHz 42 dB typ. @ 837 to 840 MHz 33 dB typ. @ 871 to 875 MHz 36 dB typ. @ 875 to 1500 MHz |
| Package | 3.0 × 3.0 × 1.1 mm | 3.0 × 3.0 × 1.1 mm |
