NISD NJU72322 - 一款用於±18V 電源操作的高品質音頻音量控制器，提供低輸出噪音和低失真特性。
NJU72322是一款高性能音量控制IC。音量控制系統的構成可外連放大器使用，提高了設計的自由度。
NJU72322是沿襲了MUSES系列產品的開發理念，進一步提高了生產性的一款產品。
NJU72322最適合要求高性能、高音質的高級音響設備、專業音響設備以及便攜式音響設備。
產品特點
● 高性能
NJU72322
- 工作電壓最大達±18V，實現了高動態範圍
- 可0.5dB步進調節
- 低雜訊/低失真※1
● 自由音質設計
雖然以往的半導體音量控制器件與可變電阻等機械式音量控制相比，有聲道之間均衡小的優勢，但是音質依賴於內置的放大器。NJU72322並不是以往的內置運算放大器構造，使用的是外接運算放大器，提高了音質設計的自由度。 並且，和MUSES系列的運放產品群組使用，能夠實現音質更高的音訊系統
Fig1.一般音量控制IC配置
Fig2.外接運放的音量控制IC配置
產品性能
| 產品名 | NJU72322 | 迴路數 | 2 |
| 內置運算放大器 | 無 |
| 工作電壓範圍（類比/數位） | ±10 to ±18V +3.0 to +5.5V |
| 音量 | 0 to -111.5dB 0.5dB step, Mute |
| 增益※4 | +21 to 0dB 3dB step |
| 總諧波失真※1 | 0.00024% |
| 輸出雜訊電壓※1 | -118dBV (1.26μVrms) |
| 過零檢測電路※2 | √ |
| 軟步進電路※3 | √ |
| 控制方式 | 3線串行 |
| 可同時使用晶元數量 | 2 |
| 封裝 | SSOP32 11mm x 7.6mm |
※1依照組合運算放大器的特性，表內顯示的只是使用低雜訊放大器的一例
※2過零檢測： 當輸入信號僅有接地（基準電壓）大小而進行調節音量時，該功能可降低輸入信號調節雜訊。
※3軟步進：該功能可用更細的步進量來細調音量，從而降低輸入信號調節雜訊。
※4使用不同的音量控制數據可以0.25dB步進調節增益。

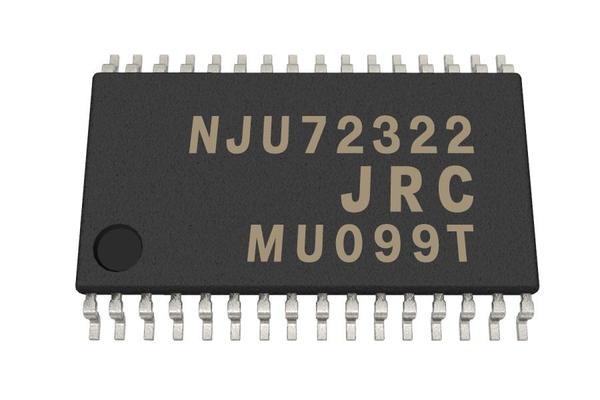

產品圖片
產品應用
● 高級音響設備
● 專業音響設備
●車載音響系統
●便攜式音響設備
