Sonix SNPD1710 - 智慧型USB Type-C PD充電器解決方案。
SNPD1710系列是高度集成的USB Type-C端口控制器，符合USB Type-C和Power Delivery（PD）標準。 SNPD1710系列採用SONiX專有的8051技術，內部擁有8位元的8051處理器、16 KB內存快閃記憶體編程存儲器，完整的Type-C USB-PD收發器，以及Type-C端口所需的所有終端電阻。SNPD1710系列具有多個I / O埠口可供使用，且在系統上具備高度整合的BOM和ESD保護。這使得SNPD1710非常適合電源適配器應用。
產品特點
1.支援Type-C與USB-PD協議，包含USB PD3.1規格的Programmable Power Supply（PPS）模式，並內建配置電阻RP與RD。
2.支援Quick ChargeTM（QC）協議，包含一組DPDM QC I/O，並整合所有私有協議於DPDM通訊上，支援BC1.2、QC 2.0/3.0/4.0/4.0+/5等。
3.具備分流式調節器功能，提供二次側端回授控制類比調節器，並可控制輸出電壓VBUS（5V~20V）每階於20mV/14.6mV/10mV輸出，支援恒壓及恒流控制迴路。
4.內建5V電壓調整器輸出，輸入電壓源為VCC，並提供20mA輸出驅動。
5.具備高壓I/O腳位配置，包含外部MOS控制驅動腳位、供輸出電容放電路徑與偵測TYPEＣ端口輸出電壓、分流式調節器迴路控制腳位。
6.具備可程式化的保護機制，包含過電壓、欠電壓、過電流、過溫度、短路等保護機能，並有CC1/CC2/D+/D-過電壓保護機制。
除此之外，SNPD1710系列還內建8-bit MCU，採用8051微處理控制器，並搭載16 KB的快閃記憶體和1.25 KB的SRAM。同時，內建12-bit SAR ADC可用於檢測和監控外部信號，如CC1/CC2的電壓檢測電路、VBUS的輸出電壓和電流，以及內部溫度感測器和外部NTC溫度檢測信號。

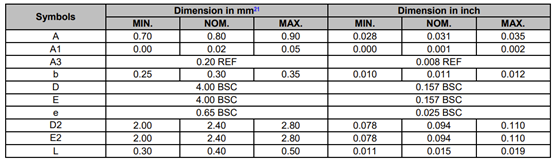

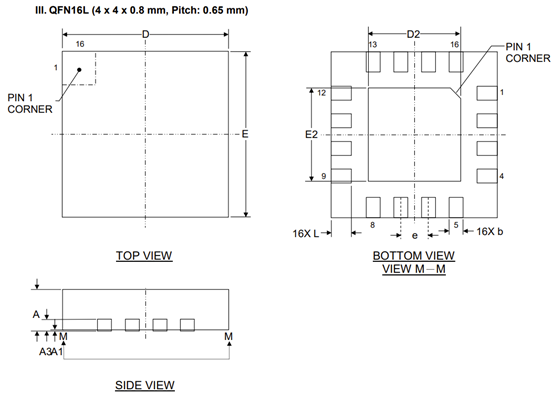

其中SNPD1713的應用領域非常廣泛，特別適用於USB Type-C設備、多端口充電器、以及需要DC-DC IC的Type-C PD應用。它的QFN16封裝選項使其在不同應用場景中都能發揮出色。
SNPD1713的操作電壓範圍廣泛，可從3V到30V（36V耐受）。同時，它的工作溫度範圍可達-40℃到105℃，確保在各種惡劣環境下都能穩定運行。
此外，SNPD1713還支援高度智能的USB Type-C和USB-PD協議，提供全方位的保護機制，以及高精度的電壓和電流調節功能，為各種應用提供了更靈活、更安全的解決方案。
產品圖片
