NISD 用於消費類和工業設備、內置電感和MOSFET的降壓型DC/DC開關穩壓器模組”NC2700MA / NC2701MA / NC2702MA“上市
NISD 發佈一款內置電感和MOSFET的降壓型DC/DC開關穩壓器模組“NC2700MA / NC2701MA / NC2702 MA”系列新品，適用於消費類和工業設備。
FPGA和SoC等高性能數位LSI越來越多地應用於工業機器人、手機基站、半導體測試儀等大型工業設備和消費類產品中。 隨著要求處理能力的提高，對電源的低電壓、高精度、複雜時序控制等性能要求也越來越高，因此電源電路的設計難度也越來越大。
本產品是將構成DC/DC開關穩壓器所需的5個部件（電感、2種MOSFET、旁路電容、控制器IC）集成單片封裝的模組產品。 為了能夠發揮其最大性能，選定了5個部件，並通過最佳模式製成模組，因此即使是苛刻的要求，也不會在部件選定和布局設計上花費太多時間，還可以輕鬆設計輸出電流高達 20A 的電源。
另外，有3種不同的最大電流產品，並且都是具有相同封裝和相同引腳配置，所以即使在設計過程中需要變更最大電流規格，也能輕鬆應對，因此該產品適合設計難度較高的高性能數位LSI等電源電路的設計。
另外，可用外部電阻任意設定輸入電壓從4V到28V、輸出電壓從0.7V到5.3V。 還備有用於防止浪湧電流的軟啟動時間調整功能和可傳達輸出電壓狀況給其他設備的Power Good功能。 另外，還有許多保護功能，客戶可以放心使用。
本產品採用的不是LGA或BGA類型的背面金屬觸點網格排列封裝，而是背面四邊配置焊盤（引腳）的QFN型封裝，因此不需要另外製作其他測試板或專門準備特殊測試焊盤，使用焊盤圖案（Land Pattern）就可以輕鬆進行探針測試。
在採購方面，與從各廠商採購各個零部件相比，可以減少很多工時。 另外，本產品是集成了多個部件的模組，同時也是長期供貨計劃的對象產品，因此客戶可以放心地制定長期的生產計劃。
| Product Name | NC2700MA | NC2701MA | NC2702MA |
| 樣品訂購開始日期 | 2023年6月27日 | ||
| 月產量 | 10萬個 | ||
產品特點
1. 實現了模組化，通過簡單的電路板設計最大可輸出20A電流
在DC/DC電路板設計時，有時會用到防止振蕩的推薦線路圖案，但由於應用電路板的面積限制，很多情況無法實現推薦的線路圖案。 本產品是將電感、FET、旁路電容（用於降噪）集成單片封裝的模組產品，只需將輸入/輸出電容器等放置在本產品旁邊，就可以輕鬆設計高達20A輸出電流的電源電路。 另外，採用高散熱封裝，散熱性能也很出色。
2. 採用便於探針測試的QFN封裝，3種通用的引腳配置，即使在設計過程中也可以根據輸出電流大小輕鬆變更。
採用的封裝引腳不是LGA 或 BGA 類型的背面網格排列形式，而是背面四邊引腳配置形式的QFN型封裝，因此不需要另外製作其他測試板或專門準備特殊測試焊盤，使用焊盤圖案（Land Pattern）就可以輕鬆進行探針測試。另外，還準備了3種不同的最大電流產品，都是有相同封裝和相同引腳配置，因此即使在設計過程中需要變更最大電流規格，也能輕鬆應對。

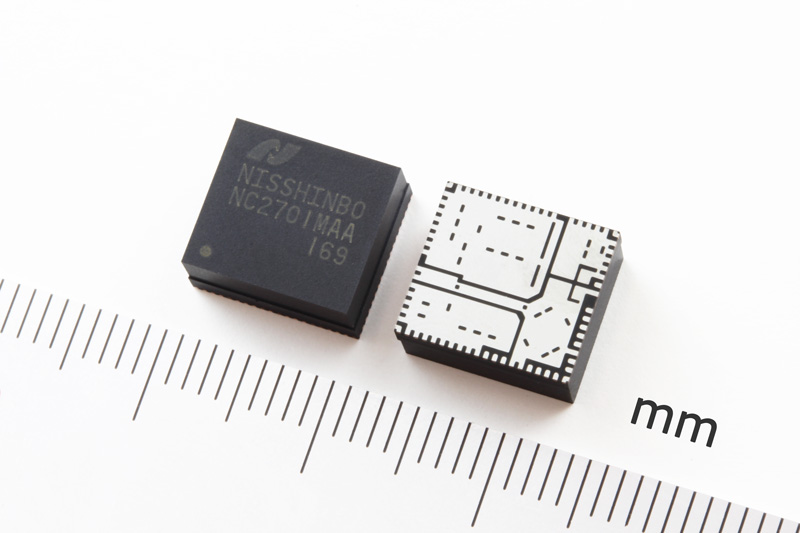

產品圖片
NC2701MA (QFN0910-65-MA)
主要效能指標
| 項目 | 規格 | 輸入電壓範圍 | 4.0 V to 28 V |
| 輸出電壓範圍 | 0.7 V to 5.3 V，可從外部調節 |
| 輸出電流 | 20 A / 10 A / 6 A (NC2700MA / NC2701MA / NC2702MA) |
| 反饋電壓和精度 | 0.64 V ±1% |
| 工作溫度範圍 | -40°C to 85°C |
| 搭載功能 | 過流保護電路 （Hiccup類型或Latch類型）、提高佔空比功能、熱關斷功能、軟啟動功能、Power Good功能 等 |
| 封裝 | QFN0910-65-MA 10.0 × 9.0 × 4.8 (mm) |
