~ 符合AEC-Q100 Grade 2以及VDA 6.3車規級芯片標準 ～
用於GNSS的高增益LNA ”NJG1187A-A“上市，支援L1/L2/L5/L6頻段
NISD 於2023年5月發佈一款用於GNSS（GPS、GLONASS、北鬥、GALILEO等）的LNA新品NJG1187A-A，該產品符合AEC-Q100 Grade 2和VDA 6.3等車規級晶元認證及審核標準。
近年來，行車記錄儀和汽車導航等車載設備為了構建安全便捷的系統，需要高精度的定位資訊。 為了滿足這些需求，我們加強擴大能夠實現多頻段GNSS且符合AEC-Q100 *1 Grade 2和 VDA6.3 *2 的產品陣容。
NJG1187A-A是一款具有高增益和低雜訊係數的LNA（射頻低雜訊放大器）產品，支援1.5 GHz頻帶（1559~1610 MHz）和1.1~1.2 GHz頻帶（1164 MHz~1300 MHz）（見圖1），有助於提高GNSS接收設備的接收靈敏度和縮短定位時間。 另外，由於在封裝外部可進行一級和二級LNA的匹配，因此可以根據用途靈活改變電路配置。 本產品封裝採用的是可濕性側面（Wettable Flank）封裝，更易於引入自動外觀檢測。
*1 AEC-Q100是針對車規級晶元的可靠性測試標準。
*2 VDA6.3是德國汽車工業聯合會（VDA）制定的德國汽車工業質量標準的第三部分，即過程審核。
通過符合該標準並通過審核，可擴大車載產品的採用範圍。

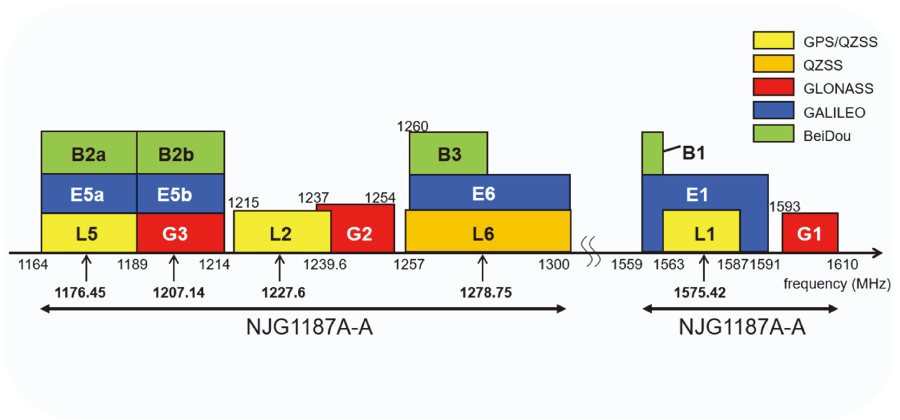

圖1. NJG1187A-A的支持頻率
產品特點
1. 在GNSS各頻帶實現了高增益和低NF（雜訊係數）特性
通過改變外部電路，能夠調整可接收的頻率，在1.1~1.6 GHz頻帶的各頻段中，實現34 dB以上的高增益和0.6 dB左右的低NF特性。 由於它支援高精度定位所需的多頻段GNSS，因此有助於提高GNSS接收設備的接收靈敏度並縮短定位時間。
2. 提高電路配置的自由度
由於在封裝外部可進行一級和二級LNA的匹配，因此可以在 LNA的各級之間配置篩檢程式。 此種配置可以最大限度地減少對NF的影響，並且實現高衰減特性。 圖2顯示的是在級間插入過濾器的應用範例。 本產品可根據用途靈活改變配置使用。

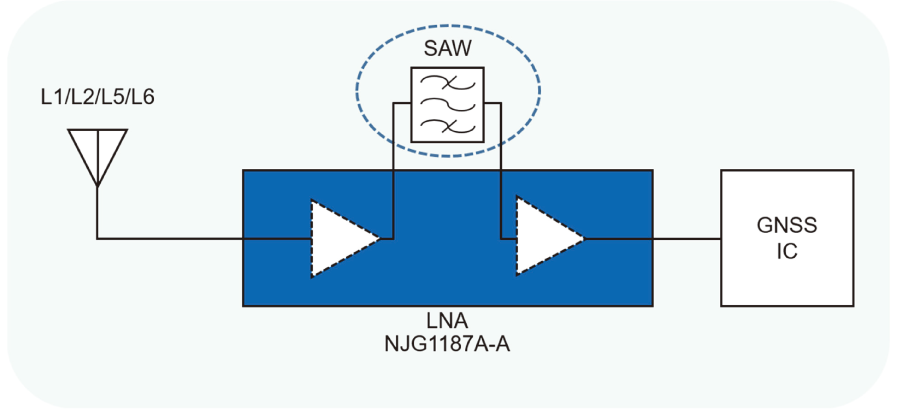

圖2. 在級間插入過濾器的應用範例
3. 採用可濕性側面（Wettable Flank）封裝
採用了車載應用強烈要求的0.5 mm間距的可濕性側面（Wettable Flank）封裝，更易於引入可靠的焊裝和自動外觀檢測。

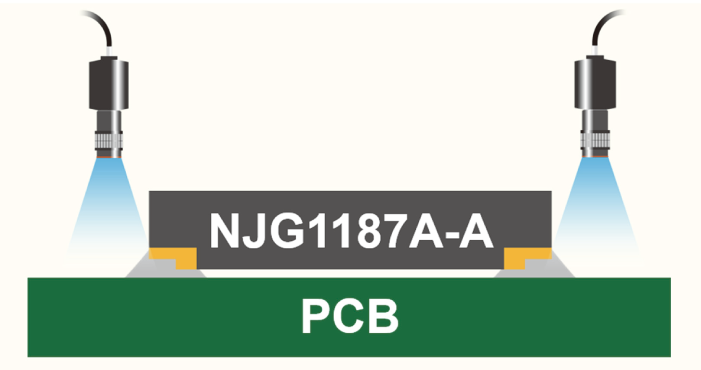

圖3. 實裝示意圖
4. 主要效能指標 （詳情請參閱產品數據表）
| 項目 | NJG1187A-A | 封裝尺寸 | 1.6 × 1.6 × 0.78 mm |
| 電源電壓 | 1.5 V ～ 3.7 V |
| 工作電流 （消耗電流） | 8.0 mA Typ. |
| 支持頻率 | 1164 MHz～1610 MHz |
| 小信號增益 （Gain） | 34 dB Typ. @ L1頻段 37 dB Typ. @ L2/L5頻段 36 dB Typ. @ L6頻段 |
| 雜訊係數 （NF） | 0.60 dB Typ. @ L1頻段 0.65 dB Typ. @ L2/5/6頻段 |

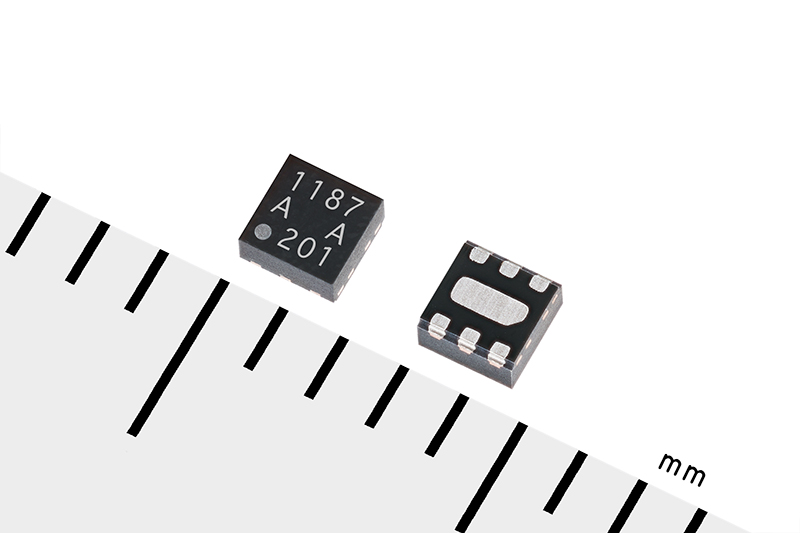

產品圖片
ESON6-GC 封裝

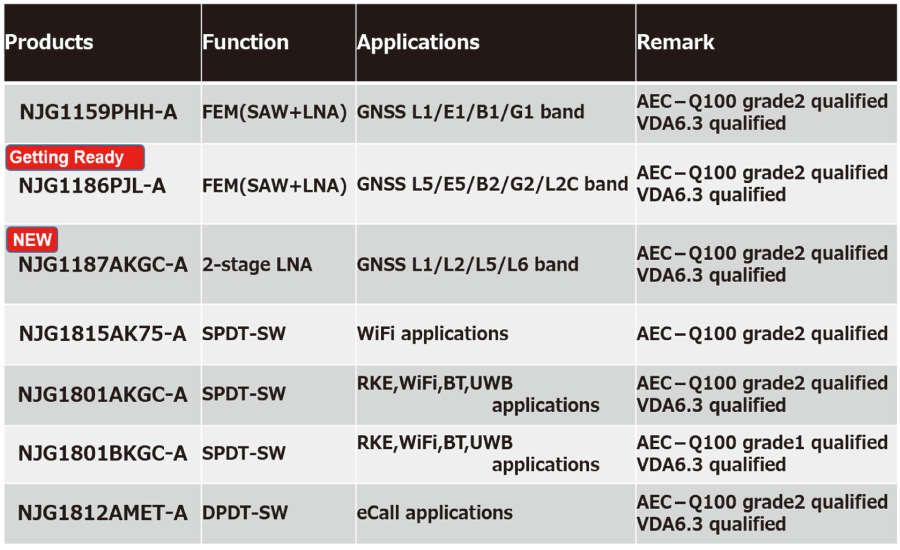

符合AEC-Q100 Grade 1或者Grade 2標準的系列產品
