NISD NB7140 具有強制待機和內置系統複位功能的1節鋰離子電池保護IC。
NB7140是一款1節鋰離子/聚合物電池保護IC，提供過充電，過放電，充電/放電過流和短路保護，內置系統複位功能。NB7140可以通過外部信號切換到強制待機模式到STB引腳，以降低自身的電流消耗。
低電壓和高精度過流檢測通過使用低檢測電阻器實現板載散熱。低工作電流和待機電流即使在容量較小時也能延長電池壽命，而帶有STB引腳的強制待機模式也可以延長小電池壽命。
通過使用RST引腳在MCU失控期間關閉充電FET/放電FET，可以進行系統複位。
NB7140具有以下特點：
- 高精度的過充電、過放電和放電過電流檢測功能，可以防止電池過度使用或損壞。
- 強制複位功能，可以通過RST端子關閉充電和放電FET，從而重置微控制器的電源或進行保護電路的洩漏測試。
- 強制待機功能，可以通過STB端子進入低功耗模式，直到連接充電器，從而延長電池壽命。
- 靈活的0 V電池充電抑制電壓設定，可以防止對0 V電池（低壓電池）進行危險的充電。

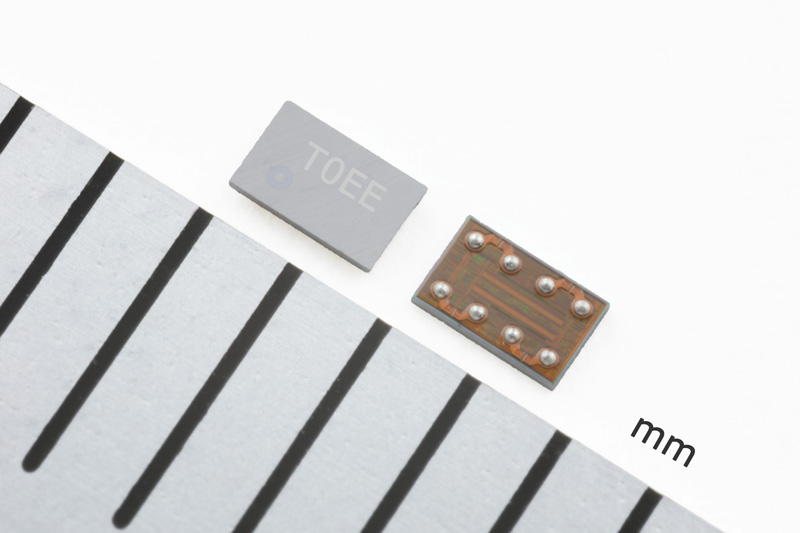

- 超薄、超小型和無引線的WLCSP-8-P10封裝，可以節省空間和成本。
NB7140是一款創新的產品，為使用1芯鋰離子電池的設備提供了高精度、低消耗、更高的安全性和小尺寸的解決方案。
強制複位功能

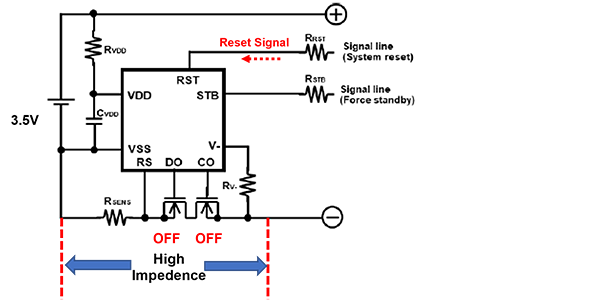

測試模式

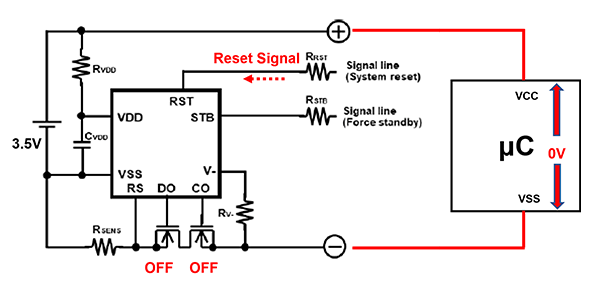

複位模式
強制待機功能

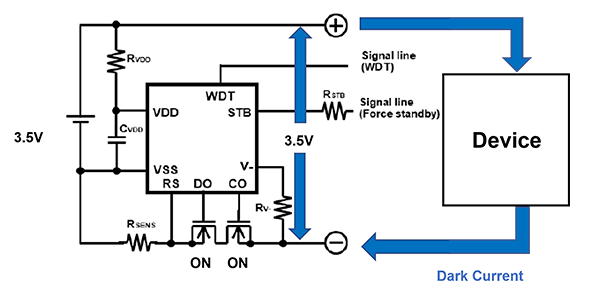

正常狀態

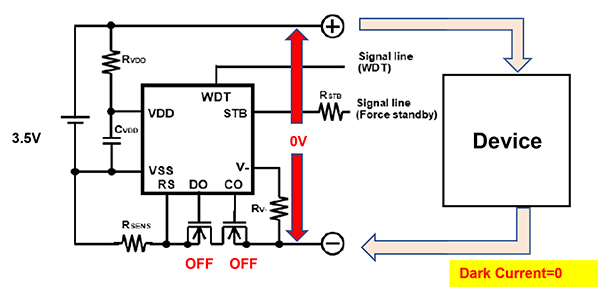

強制待機狀態
