~ 實現高性能的低雜訊、高PSRR、低電流消耗和快速回應 ～

適用於消費類電子和工業設備、支持高達1A的大電流LDO穩壓器”NR1641“系列產品上市

NISD 將發佈一款用於消費類電子和工業設備的 LDO 穩壓器“NR1641”系列產品。

隨著 CMOS 影像感測器為代表的高性能感測器以及高音質音訊設備和高畫質影像設備上所使用的電子器件不斷進化，於是這些零部件對雜訊變得越來越敏感。 特別是電源電壓中產生的雜訊會直接影響產品性能。 為了最大限度地提高產品性能，雜訊對策很重要。

“NR1641”系列是一款不需要降噪電容器的LDO 穩壓器，具有超低輸出雜訊 3.7μVrms 和高紋波抑制比 80dB （f=10kHz） 的特點。 另外，內置的「軟啟動功能」可控制啟動時的電壓斜坡。 通過該功能，可以抑制浪湧電流和當後級器件的電源輸入受到限制時便於控制。 並且，還支援1A大電流，通過使用內置的低電流消耗/高速模式自動切換功能，可以同時實現低電流消耗和快速回應。

通過這些功能，從需要高性能和大電流驅動的系統 （例如高性能感測器和圖像處理 LSI） 到需要電池供電和低功耗的系統 （例如使用壓控振蕩器 （VCO： Voltage Controlled Oscillator） 的 RF器件），都可以為所有對噪音敏感的器件提供低雜訊的清潔電源。

我們備有不同種類的系列產品，可提供 1.7V 至 5.5V 的輸入電壓和 1.0V 至 5.0V 的輸出電壓 （分度值為0.1V）。 當輸出關閉時通過Enable引腳可選擇是否對後級電容進行放電，另外備有軟啟動功能可選擇2種啟動電壓斜坡。

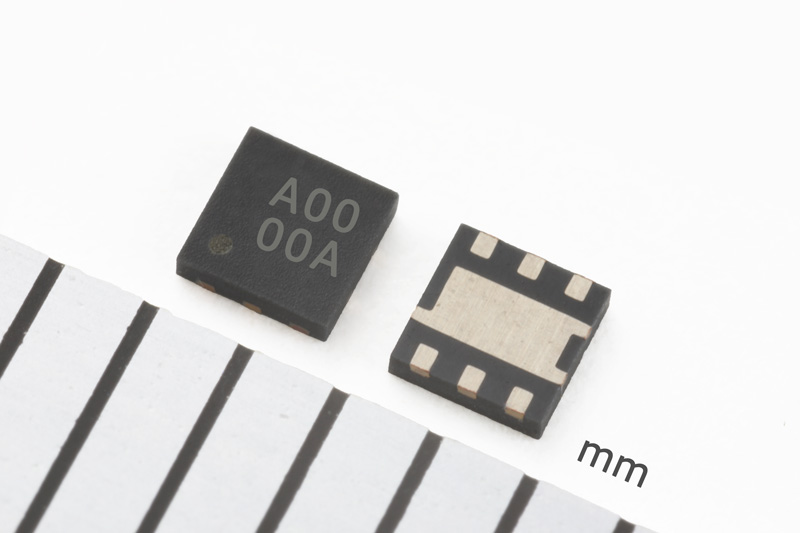

本產品的封裝系列有面積和散熱性均衡的DFN1616-6-GY （1.6 x 1.6 x 0.4 mm） 封裝、高散熱的*HSON-6-GU （2.9 x 3.0 x 0.9 mm） 封裝和超小尺寸的**WLCSP-6-P12 （1.3 x 0.88 x 0.36 mm） 封裝，您可根據不同用途選擇最合適的封裝。
* HSON-6-GU封裝正處於開發中，計劃2024年上市。
** WLCSP-6-P12封裝正處於開發中，上市日期未定。

1. 可透過外部控制選擇低電流消耗/高速模式自動切換功能或高速模式固定功能

2. 無需降噪電容器，實現了超低雜訊和高紋波抑制比

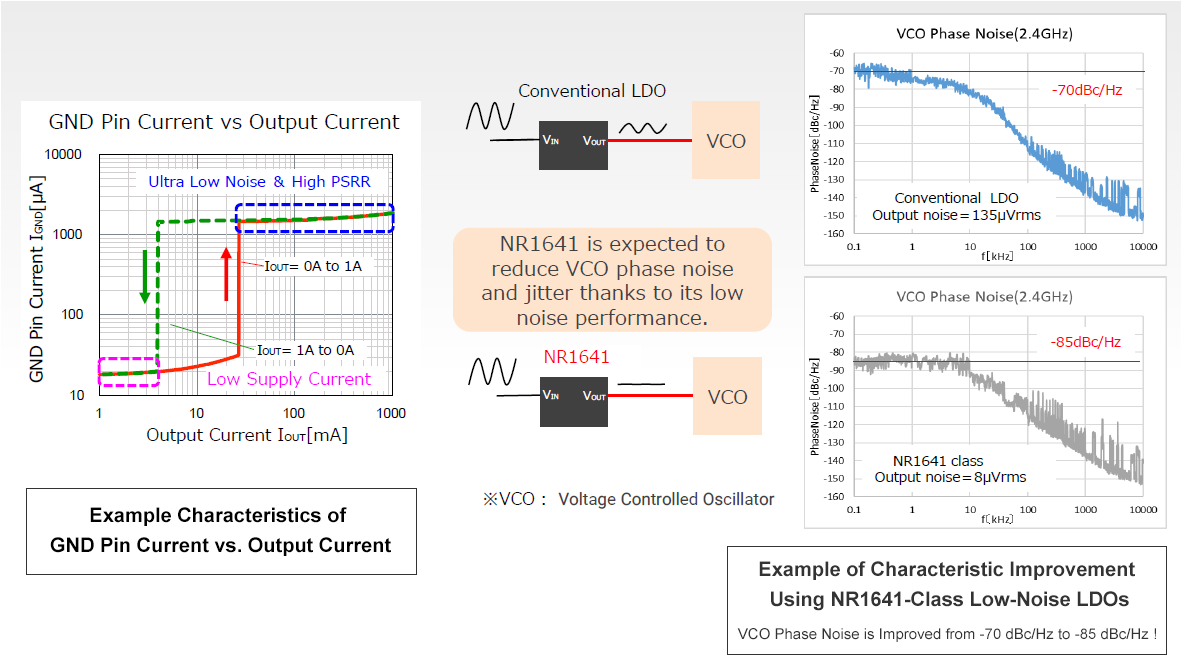

“NR1641”系列的模式自動切換功能根據輸出電流可同時實現低電流消耗、超低雜訊和快速回應。 另外，通過將MODE引腳電壓設置為H，可以變為高速模式固定功能，隨時提高回應性能。 並且，一般支援模擬電源大電流的低雜訊LDO通常外接部件較多，而NR1641系列在不需要降噪電容器的產品中具有超低輸出雜訊 3.7μVrms 和高紋波抑制比 80dB （f=10kHz） 兩大特點。

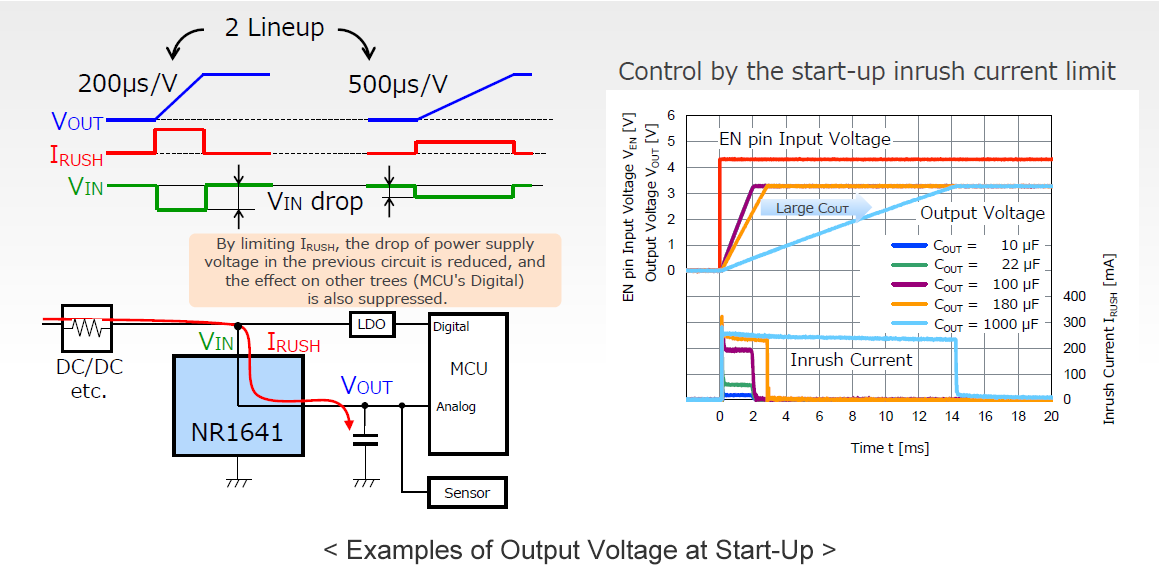

3. 可選擇兩種輸出電壓上升斜率，輕鬆應對浪湧電流

所使用的設備不同，可能會限制電源啟動時的電壓斜坡，還可能因後級大容量電容而產生的浪湧電流導致故障。 “NR1641”系列配備了軟啟動功能，可以選擇兩種不同的輸出電壓上升斜率。 而且，即使使用大容量輸出電容器，在輸出電壓啟動之前，浪湧電流也被限制在250mA以下，因此可以輕鬆應對浪湧電流。

NR1641GY 系列 （DFN1616-6-GY）
