有利於提高產品安全性 用於1節鋰離子電池的電池保護IC新產品
內置看門狗定時器的”NB7141 系列“產品和帶強制複位功能的”NB7140 系列“產品
NISD 將上市2款用於1節鋰離子電池的電池保護IC新系列產品。 該系列產品中一款是內置有看門狗定時器 （NB7141） 的產品，另一款是帶有強制複位功能 （NB7140） 的產品。
產品概要
由於 VR/AR （虛擬實境/擴增實境） 設備的普及和健康意識的提高，使用1節鋰離子電池供電的可穿戴/可聽戴設備、助聽器和保健器材的市場正在不斷擴大。 而且，從直接佩戴者的角度來看，對安全性的要求越來越高，電池保護功能的安全措施也變得越來越重要。
此次上市的這兩款產品不僅配備了業界領先的高精度單體電池過充、過放和放電過流檢測功能，還搭載有強制待機功能。 此外，還提高了0V電池 （低壓電池） 的充電禁止設定電壓的自由度。 並且，NB7140系列配備了強制複位功能，NB7141系列是備有看門狗定時器功能的1節電池保護IC。 進一步提高了安全性能，在高精度、低功耗、提高安全性、節省空間等方面為提高客戶鋰離子電池應用的競爭力做出貢獻。

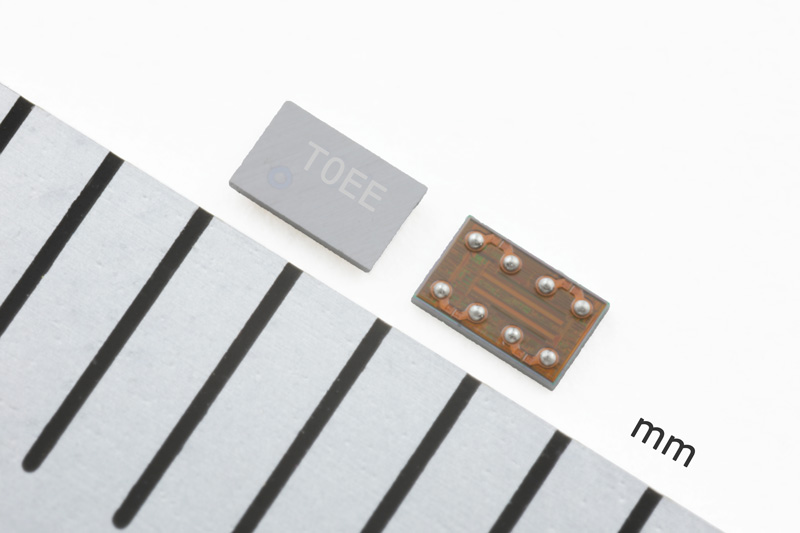

NB7140 系列 （WLCSP-8-P10 封裝）
| 產品名 | NB7140 / NB7141 系列 |
| 樣品訂購開始日 | 2022年 12月 1日 |
| 封裝 | WLCSP-8-P10 (1.6×1.0×0.3mm) |
| 月產量 | 1，000萬個 |
產品特點
1. 內置看門狗定時器 （NB7141）
通過安裝看門狗定時器，可以從外部監視MCU失控，無需另外追加專用IC，可縮小實裝面積。 此外，與MCU內置的看門狗定時器相比，不存在看門狗定時器因共性因素而發生故障的風險，因此可以確保更高的安全性。

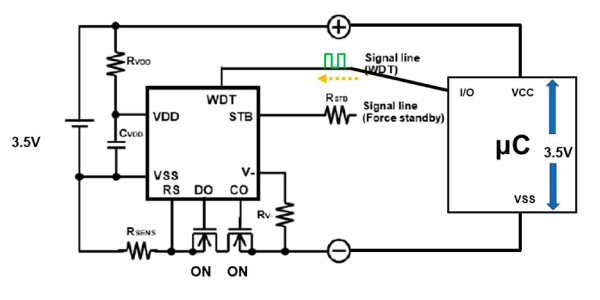

正常工作狀態

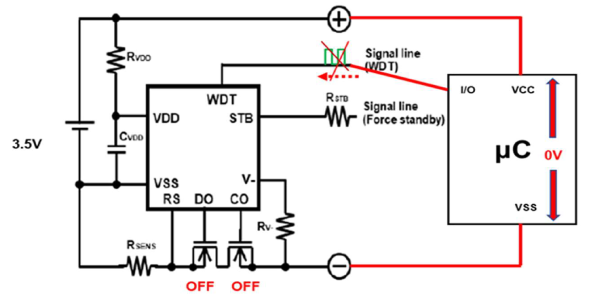

MCU（時鐘）異常狀態
2. 強制複位功能 （NB7140）
使用 RST （複位） 引腳關斷充放電FET可以更容易進行保護電路的洩漏檢測。 另外，設置RST引腳，可以在MCU失控時通過關斷FET來切斷系統電源，通過複位MCU電源，可以提高系統的穩定性。

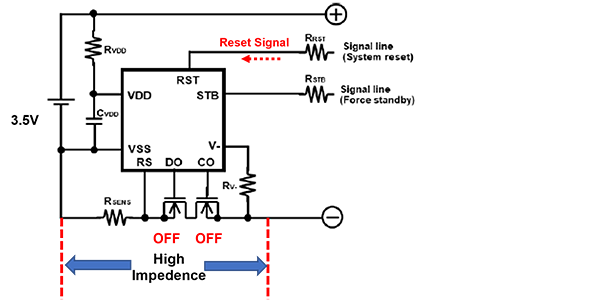

測試模式

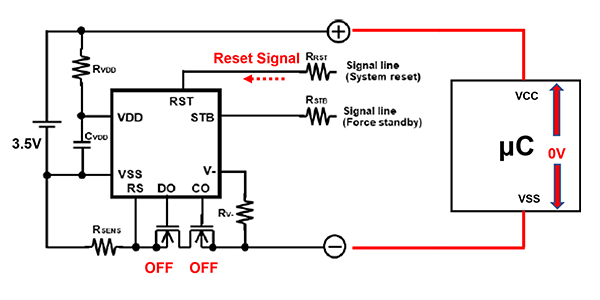

複位功能
3. 業界領先水準的高精度二級放電過流檢測功能
放電過電流1 設定範圍：
0.005V to 0.030V， 精度： ±1.0mV，
0.0305V to 0.050V， 精度： ±1.5mV
放電過電流2 設定範圍：
0.011V to 0.060V， 精度： ±2.0mV，
0.0605V to 0.100V， 精度： ±4.0%
通過過流檢測的低電壓化、高精度化可以降低檢測電阻 （RSENS） 的電阻值。 通過降低電路板的發熱和電池組的阻抗，可以抑制大電流時的發熱，從而電路板的熱設計會變得更容易。
4. 業界領先水準的高精度過充檢測功能
檢測電壓範圍： 4.2V to 4.7V， 檢測電壓精度： ±15mV
隨著充電電壓趨於上升，提高精度有助於提高安全性。
5. 業界領先水準的高精度過放檢測功能
檢測電壓範圍： 2.1V to 3.2V， 檢測電壓精度： ±35mV
由於電池電量可以使用殆盡，因此有助於延長電池使用壽命。
6. 業界領先水準的低消耗電流
（正常工作時）
NB7140: Typ. 1.5μA / Max. 3.0μA（比本公司原有產品提高25%），
NB7141: Typ. 2.0μA / Max. 4.0μA
（待機電流）
Max. 0.04μA （過放檢測鎖存類型），
Max. 0.20μA （過放檢測自動恢復類型）
工作時的低消耗電流和低待機電流可延長應用驅動時間。
7. 高精度0V充電禁止電壓
設定範圍： 1.0V to 2.5V， 精度： ±4.0%
對0V電池 （低電壓電池） 充電可能會導致內部短路，因此從安全方面考慮，可以滿足想詳細設置禁止電壓的要求。
8. 強制待機功能
為了不處於過放電狀態，可以使用STB （待機） 引腳強制待機，即使連接充電器也可以大幅抑制消耗電流。

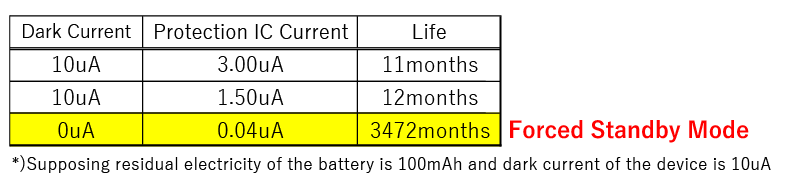

因此，在產品銷售前的庫存期間，可以最大限度地減少電池的損耗。

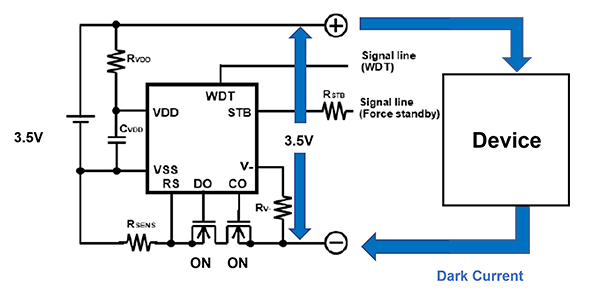

正常工作狀態

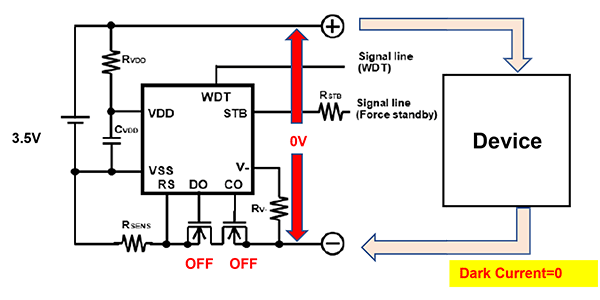

強制待機模式
9. 封裝
通採用超薄型 WLCSP-8-P10 （1.6×1.0×0.3mm） 無引腳超小型封裝。
主要規格
| NB7140 / NB7141 系列 | 絕對最大額定值 （VDD-VSS/VDD-V-） | 12 V / 30 V |
| 消耗電流 | （正常工作時） NB7140: Typ. 1.5 μA / Max. 3.0 μA NB7141: Typ. 2.0 μA / Max. 4.0 μA |
| 待機電流 | 過放檢測鎖存類型： 0.04 μA （Max） 過放檢測自動恢復類型： 0.20 μA （Max） |
| 過充檢測電壓 | 4.2 V to 4.7 V， 精度 ±15 mV |
| 過放檢測電壓 | 2.1 V to 3.2 V， 精度 ±35 mV |
| 放電過電流檢測電壓1 | 0.005 V to 0.030 V， 精度 ±1.0 mV 0.0305 V to 0.050 V， 精度 ±1.5 mV |
| 放電過電流檢測電壓2 | 0.011 V to 0.060 V， 精度 ±2.0 mV 0.0605 V to 0.100 V， 精度 ±4.0% |
| 充電過電流檢測電壓 | -0.0050 V to -0.0300 V， 精度 ±1.0 mV-0.0305 V to -0.0500 V， 精度 ±1.5 mV |
| 短路檢測電壓 | 0.030 V to 0.120 V， 精度 ±4.0 mV 0.121 V to 0.200 V， 精度 ±5.0 mV |
| 0V充電禁止電壓 | 1.000 V to 2.500 V， 精度 ±4.0% |
