～ 無需複雜佈線，只需安放即可實現簡單緊湊的電路板設計 ～

NISD 用於工業設備和消費類設備、VFM控制方式內置電感器的降壓型DC/DC模組”RM516 / RM517系列“產品上市

NISD 推出的用於工業設備和消費類設備的降壓型DC/DC模組的“RM516/RM517系列”產品即將上市，該系列產品採用VFM（Variable Frequency Modulation可變頻率調製） 控制方式，並有內置電感器。

近年來，隨著電子產品的小型化，對安裝電子部件的電路板空間限制變得越來越嚴格，因此在DC/DC轉換器的電路板設計中需要注意布線時的走線方式。 此外，在有限的電路板空間內可能無法實現推薦的線路圖。

“RM516/RM517系列”是組合了最大輸出電流為100mA/300mA的降壓型DC/DC轉換器IC和電感器的模組。 採用了2.4×3.0×0.8（mm） 的薄型小尺寸QFN2430-8封裝。 外接元件只有兩個電容器，因此不需要複雜的佈線，只需安放即可實現簡單而緊湊的電路板設計。

輸出電壓為0.3V~1.2V （可按 0.1V步進設定），輸入電壓為1.8V~5.5V，無負載時的消耗電流為Typ. 0.3µA。 今後，低壓化的發展趨勢將以超低功耗的方式得到實現，為客戶的物聯網設備的構建和延長電池壽命做出貢獻。 RM516系列產品的輸出電流為100mA^*1，RM517系列產品的輸出電流為300mA^*1。

“RM516/RM517系列”產品的IC和電感器均在日清紡集團的工廠生產，是可維持10年供貨狀態的“長期供貨計劃”預定產品，客戶可以長期放心使用。

*1： 輸出電流是指定條件下的參考值。 取決於工作條件和外部部件。

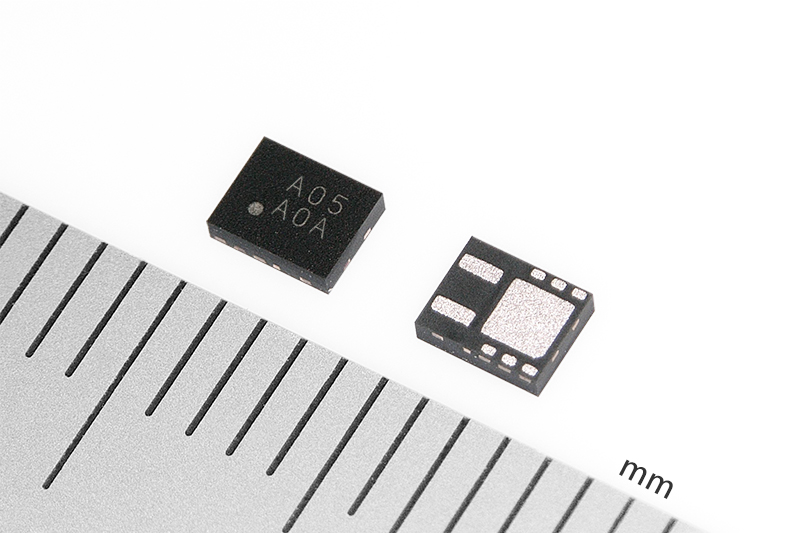

※圖片為 RM516 系列產品，由於正在開發中，可能與實際產品不同。

產品名	RM516 / RM517 系列
封裝	QFN2430-8 (2.4x3.0x0.8(mm))
樣品訂購開始日	2022年 11月 24日
量產開始日	2022年 11月 24日
月產量	100萬個

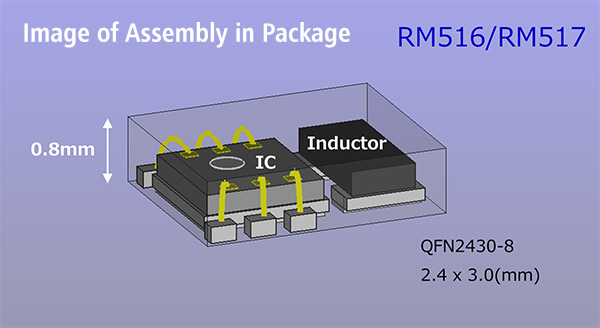

1. DC/DC轉換器IC和電感器模組化

“RM516/RM517系列”產品由於橫向配置薄型電感器，實現了高度為0.8（mm）的薄型封裝，可以滿足有高度限制的電路板實裝。 另外，由於內置了電感器，只要在晶元近旁任意配置輸入輸出電容，就可以簡化電路板設計，並減少選擇電感器的麻煩以及對停產的擔憂，為解決客戶的困擾做出貢獻。

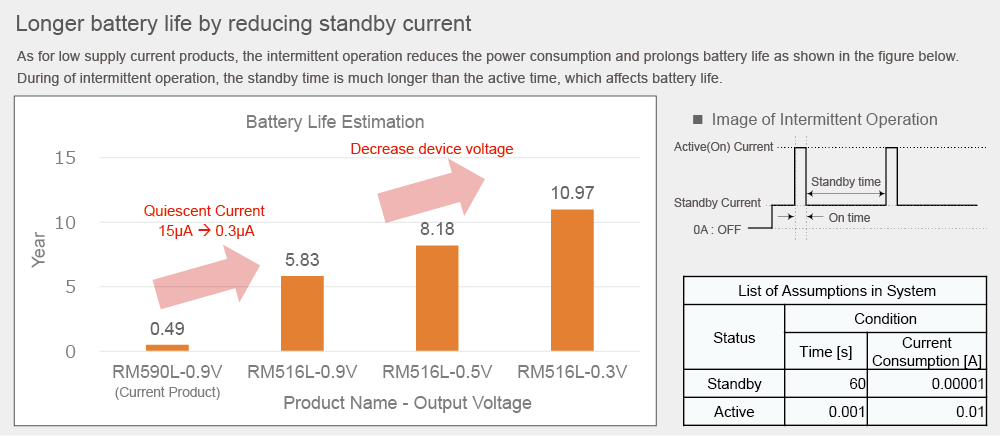

2. 通過VFM控制方式實現超低消耗電流

“RM516/RM517系列”產品使用 VFM 控制方式來降低待機時的無功功率並降低總功耗，有利於延長電池壽命和減小電池尺寸。



Items	RM516 / RM517 Series
Input Voltage Range (Vin)	1.8 V to 5.5 V (Absolute Maximum Ratings 6.5 V)
Output Voltage Range (Vset)	0.3 V to 1.2 V (0.1 V step)
Operating Quiescent Current	0.3 µA
Output Voltage Accuracy	±18 mV
Operating Temperature Range	-40°C to 85°C
Built-in Function	Undervoltage Lockout (UVLO) Circuit, Auto-discharge Function, Soft Start Circuit, etc.
Package	QFN2430-8 (2.4 × 3.0 × 0.8 mm)
