～ 有助于改善和提高接收灵敏度 ～
用於5G(Sub6)基站的低失真、高增益LNA“NT1189”開始投產
產品概要
NISD將從2022年11月開始投產一款用於5G （Sub6） 基站的LNA （低雜訊放大器） “NT1189”產品。
NT1189是一款用於 5G （Sub6） 基站的LNA。 由於同時具有低失真和高增益特性，再加上還有低 NF （雜訊係數） 特性，有助於改善和提高接收靈敏度。 通過更改外部電路可支援3.3GHz~5.0GHz的寬頻帶。 此外，採用的是薄型小尺寸封裝，在裝載部件較多的基站上，有助於減少實裝面積。
對於支援資訊化社會的 DX （數字化轉型） 的普及，使用5G通信技術構建高速大容量網路是必不可少的。 為了提高支援這個信息化社會的5G通信網路的穩定性，日清紡微電子將發佈面向5G基站的高性能LNA產品。

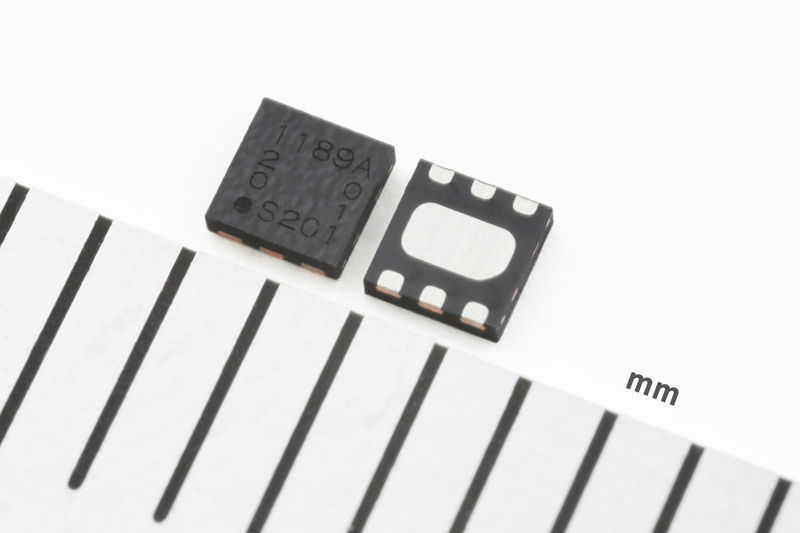

NT1189 （DFN1616-6-GD 封裝）
應用和使用範例
1. 應用
5G基站 （宏基站、小基站）、CPE （Customer Premises Equipment 使用者端設備）、Local 5G、DAS （Distributed Antenna System 分散式天線系統）。

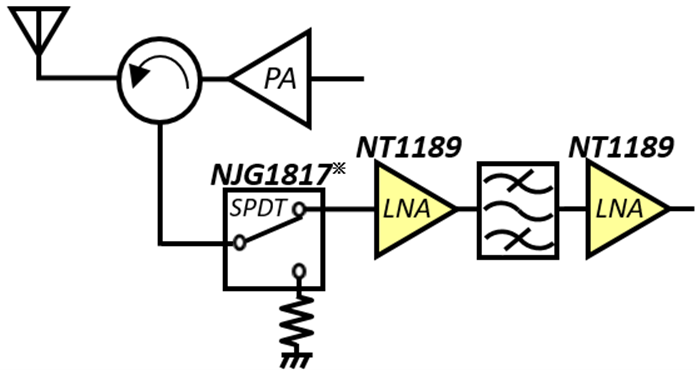

2. 使用範例
※ NJG1817 是一款 SPDT 開關，非常適合需要大功率規格的設備，例如 5G （Sub-6） 基站。
產品特點
1. 實現低失真、高增益和低NF
低失真特性 （OIP3 = +37dBm Typ.） 可減少接收信號時的強輸入干擾波。 在5G （Sub6） 的n77/78和n79頻段，由於實現了21dB~26dB的高增益特性以及頻帶內0.48dB~0.63dB的低NF，有助於改善和提高小基站的接收靈敏度。
2. 採用薄型小尺寸封裝
採用的是薄型小尺寸無引腳封裝 （封裝尺寸： 1.6 x 1.6 x 0.397mm），非常適合裝載部件較多的基站。
主要規格
| Items | NT1189 | Package | 1.6 × 1.6 × 0.397 mm |
| Supply Voltage | 3.3 V to 5.5 V |
| Operating Current (current consumption) | 50 mA Typ. |
| Frequency Range | 3.3 GHz to 5.0 GHz |
| Small Signal Gain (Gain) | 26 dB Typ. @ n77/78 21 dB Typ. @ n79 |
| Noise Figure (NF) | 0.48 dB Typ. @ n77/78 0.63 dB Typ. @ n79 | Low Distortion (OIP3) | +37 dBm Typ. | Monthly Production | 2 million |
