降壓型DC/DC開關穩壓器”NC2600系列“產品上市

4MHz頻率的高速開關技術為節省電路板面積提供解決方案，備有PWM/PFM自動切換功能、同步整流方式、最大輸出電流2A

NISD推出的降壓型DC/DC開關穩壓器“NC2600系列”產品即將上市，該產品備有PWM/PFM自動切換功能，是同步整流方式，最大輸出電流可達2A。

近年來，由於產品的小型化，對實裝電子部件的電路板面積的限制越來越嚴格。 在很多情況下，給電源IC的空間是有限的。 此外，在電池供電的應用中，越來越需要電源IC具有高效率以延長電池壽命。

“NC2600系列”產品是振蕩頻率為4MHz的同步整流降壓型DC/DC開關穩壓器，提供兩種小型封裝：尺寸為1.62 x 0.98 x 0.4 （mm） 的WLCSP-8-P11封裝和尺寸為2.0 x 2.0 x 0.6 （mm） 的貼片式DFN2020-8-GT （開發中） 封裝。 由於在設計上即使使用尺寸較小的週邊元件也能正常工作，因此包括週邊元件在內，在一個小安裝區域就可以配置電源部件，從而節省電路板面積。

“NC2600系列”產品的輸入電壓範圍為2.3V~5.5V，最大額定值為6.5V。 輸出電壓有兩種類型，在IC內部固定的電壓固定型和通過外部電阻來設定的電壓可變型。

“NC2600系列”產品的輸出電流高達2A，為了在輕負載時也能夠高效進行電壓轉換，配備了根據輸出電流自動切換PFM（Pulse Frequency Modulation）模式和PWM（Pulse Width Modulation）模式的功能。 有了這個功能，它就成為了一個可以同時實現應對重負載還有使用輕負載時的高效率。

另外，由於搭載了Power Good功能和軟啟動時間可調功能，所以如果使用了本產品，在驅動需要多個電壓的設備時，不再需要用於電源時序控制的外部部件就可以輕鬆實現時序控制。

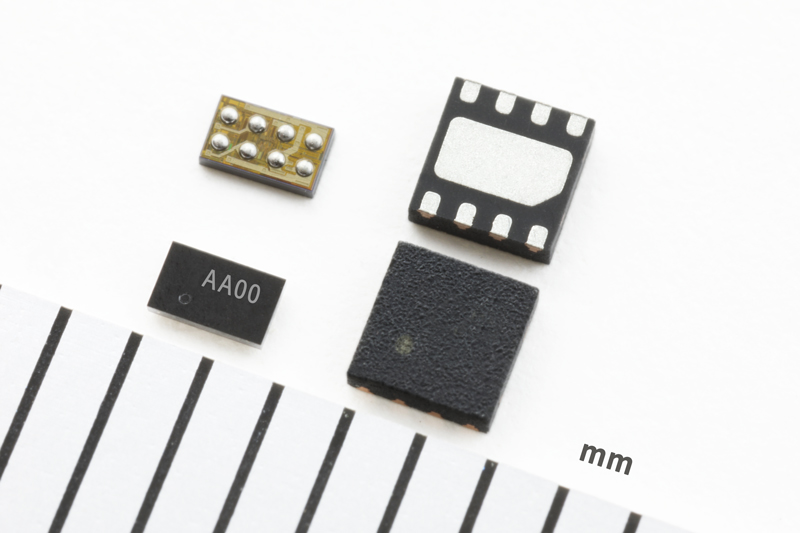

NC2600 系列 （WLCSP-8-P11 和 DFN2020-8-GT （開發中） 封裝）

產品名	NC26000 系列
封裝	WLCSP-8-P11 DFN2020-8-GT （開發中）
樣品訂購開始日	2022年10月12日
量產開始日	2022年10月12日
月產量	100萬個

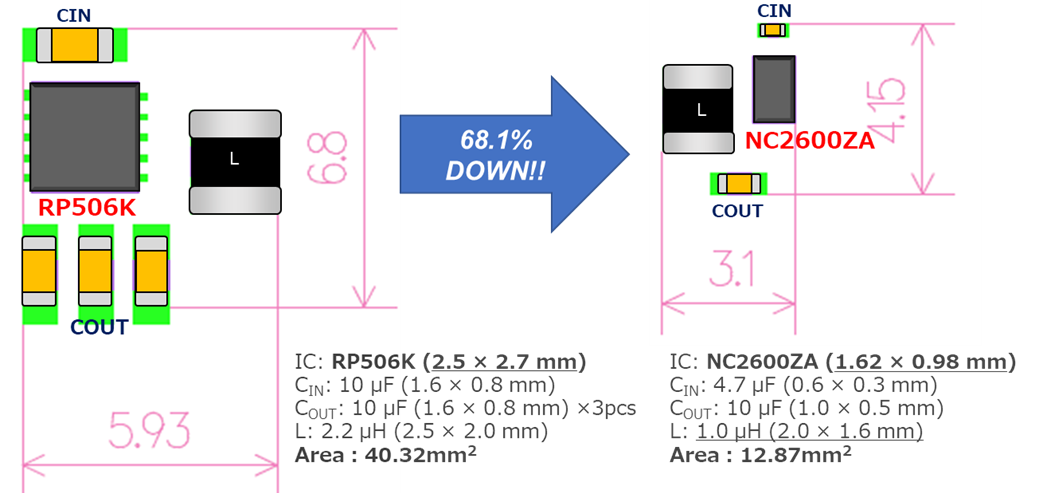

1. 節省電路板面積的解決方案

“NC2600系列”產品最大支援2A電流，採用WLCSP-8-P11 （1.62 x 0.98mm） 小封裝。 由於在設計上支援週邊小尺寸元件也能正常工作，所以包括週邊元件在內，在一個小安裝區域就可以配置電源部件，從而節省電路板面積。



2. 備有PWM/PFM自動切換模式

NC2600系列”產品配備了PWM/PFM自動切換模式，可根據輸出電流自動切換PWM/PFM操作，所以無論是輕負載還是重負載時都能實現高效率。 （當輸入“L”信號到MODE引腳時，本功能有效。 )

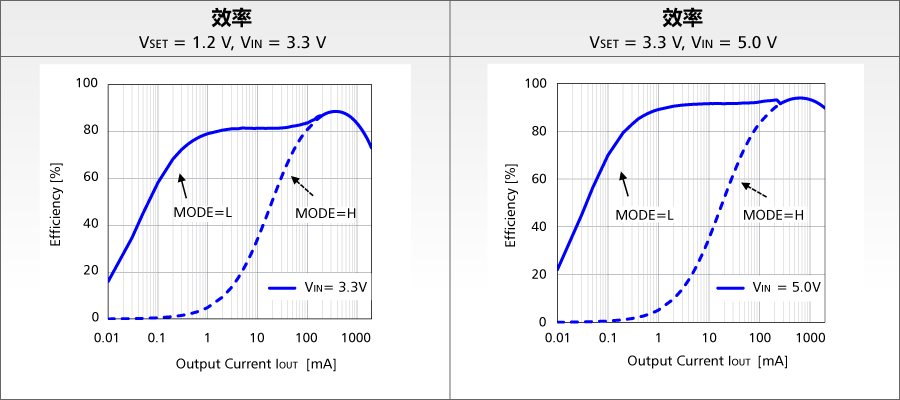

特性例 （效率）



Input Voltage Range (VIN)	2.3 V to 5.5 V (Maximum Rating 6.5 V)
Output Voltage Range (VSET)	Fixed Output Voltage Type: 0.6 V to 3.3 V (0.1 V step) Adjustable Output Voltage Type: 0.6 V to 5.5 V, adjustable in this range
Feedback Voltage and Accuracy	0.6 V ±9 mV
Output Voltage Accuracy	±1.5% (VSET ≥ 1.2 V) ±18 mV (VSET < 1.2 V)
Operating Temperature Range	-40°C to 85°C
Switching Frequency	4.0 MHz (Typ)
Build-in Functions	Under Voltage Lock Out, Thermal Shutdown, Power Good, Soft-start Time (adjustable), Latch Protection, etc.
Package	WLCSP-8-P11: 1.62 x 0.98 x 0.4 (mm) DFN2020-8-GT: 2.0 x 2.0 x 0.6 (mm) *under development
