2節鋰離子電池保護IC ”NB7200 系列“產品上市
NISD 最新發佈的2節鋰離子電池保護IC 「NB7200 系列」產品即將上市。
產品概要
至今為止，使用2節鋰離子電池的應用大多是數碼相機、便攜式DVD、平板電腦、對講機等。最近，電動助力自行車、美容保健儀器、玩具、小型電動工具、吸塵器等使用電池供電的應用也逐漸在增多。 到目前為止，智能手機普遍使用的是單節電池，但由於大容量充電和快速充電的需求，使用2節電池的機種已經出現。
“NB7200GM 系列”是用於2節電池應用的電池保護IC，具有業界領先級別的過充電、過放電和放電過電流檢測功能，以及通過使用外部電阻可提高電流檢測精度，並且採用的是DFN1616-8 （1.6 x 1.6 x 0.4 mm） 小型封裝。 該系列產品以高精度、低功耗、節省空間的優勢能夠幫助客戶提高鋰離子電池應用的競爭力。

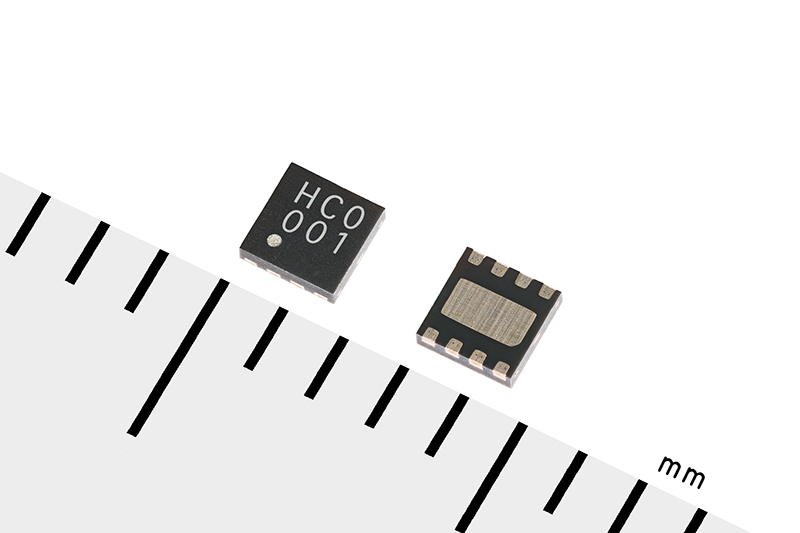

NB7200 系列 （DFN1616-8-GM 封裝）
| 產品名 | NB7200 系列 |
| 樣品訂購開始日 | 2022年8月31日 |
| 封裝 | DFN1616-8-GM (1.6 × 1.6 × 0.4 mm) |
| 月產量 | 1000萬個 |
產品特點
1. 業界領先級別的高精度過充電檢測電壓 （OVP） （與本公司現有產品相比提高25%）
各電池檢測電壓範圍： 4.2 V to 4.8V， 檢測精度： ±15 mV
現今充電電壓在呈上升趨勢，提升精度有助於提高安全性。
2. 業界領先級別的高精度過放電檢測電壓 （UVP） （與本公司現有產品相比提高30%）
各電池檢測電壓範圍： 2.0 V to 3.2 V， 檢測精度： ±35 mV
由於電池剩餘量可以使用到接近耗盡，因此有助於延長電池使用壽命。
3. 業界領先級別的高精度放電過電流檢測電壓精度和二級檢測
1.設定範圍： 0.003 V to 0.030 V， 精度： ±1 mV
2.設定範圍： 0.010 V to 0.040 V， 精度： ±2 mV，0.040 V to 0.050 V， 精度： ±5%，0.050 V to 0.090 V， 精度： ±2.5 mV
過電流檢測的低壓化和高精度化可以降低SENSE電阻的阻值，並且降低電路板的發熱和電池組的阻抗，這樣就抑制了大電流時的發熱，使電路板熱設計變得更容易。
4. 低消耗電流
（正常工作時電流） Typ. 2.0 μA / Max. 4.0 μA
（待機時電流） Max. 0.2 μA （過放電檢測自動恢復類型）
工作時的低消耗電流和低待機電流特性可以延長應用設備驅動時間。
5. 業界領先級別的短路檢測電壓精度 （與本公司現有產品相比提高30%）
0.020 V to 0.100 V， 精度： ±4 mV
這有助於提高設備的安全性。
6. 高精度0V充電禁止電壓
設定範圍： 1.0 V to 1.5 V， 50 mV Step， 精度： ±0.1 V
可以應對0V充電禁止電壓的詳細要求。
7. 採用SENSE電阻
開發的用於2節電池應用的產品里首次使用外接電阻檢測過電流，與現有的 FET 檢測相比，提高了含溫度特性的電流檢測精度。
8. 封裝
採用了 DFN1616-8-GM （1.6×1.6×0.4 mm） 無引腳超小型封裝。
主要規格
| Absolute Maximum Ratings | 12 V |
| Sense Type | Rsens |
| Consumption Current | Typ. 2.0 µA (at normal mode) |
| Standby Current | Auto Release type 0.20 µA (Max) |
| OVP Detection Voltage Range | 4.2 V to 4.8 V |
| OVP Detection Voltage Accuracy | ±15 mV |
| UVP Detection Voltage Range | 2.0 V to 3.2 V | UVP Detection Voltage Accuracy | ±35 ｍV |

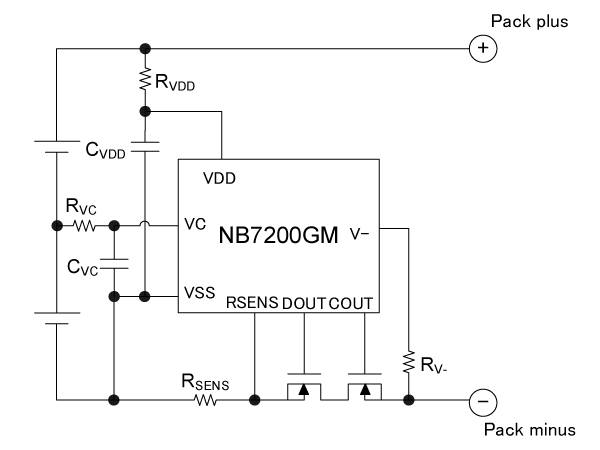

參考電路
