2022/7/26

NISD 開始量產反射式光電編碼器「NJL5821R、NJL5822R」。

～ 有助於實現套件的小型化和節省電路板面積 ～

反射式光電編碼器「NJL5821R、NJL5822R」開始量產

NISD 最新開發的兩相數位輸出類型反射式光電編碼器 「NJL5821R， NJL5822R」已經開始量產，該系列產品最適合用於檢測旋轉方向和位置。

產品概要

近年來，對於小型電機和操作轉盤的旋轉檢測需求，以及線性致動器等設備的高精度化而引發的細微位置檢測需求正在不斷增加。

NJL5821R 和 NJL5822R 是兩相數位輸出的反射式光電編碼器，通過結合全新設計的受光 IC 和高輸出紅外 LED，實現了低消耗電流。 以往在直線方向和旋轉方向的常規定位檢測中，需要調節感測器與條紋鏡之間的距離來保持恆定。 NJL5821R和NJL5822R通過對受光器件的受光檢測電平進行獨特處理，進而實現了強抗距離波動的特性。

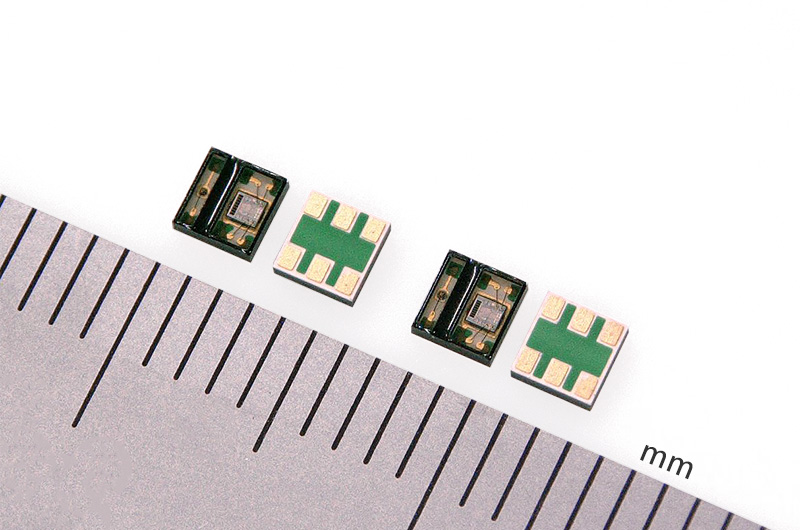

NISD NJL5821R、NJL5822R [COB（Chips on Board） Package)
從左邊看的產品是NJL5821R、NJL5822R [COB（Chips on Board） 封裝]

產品特點



1.有強抗條紋鏡距離波動的特性

在直線方向和旋轉方向等常規定位檢測中，需要調節感測器與條紋鏡之間的距離來保持恆定。 NJL5821R 和 NJL5822R 是通過獨特的方式來處理推薦反射器 （條紋鏡） 的反射光，進而實現了出色的穩健性*1、簡化設備集成以及強抗距離波動特性。 此外，即使感測器和條紋鏡之間的距離發生波動，佔空比和相位差也幾乎沒有變化。
*1 不易受感測器安裝精度和外部環境變化影響的特性



2. 工作溫度寬，可直接嵌入電機 （業界最高溫度）

NJL5821R 和 NJL5822R 已成功將工作溫度提高到了105°C。 這使得它可以直接嵌入到需要高溫運行工作的電機中。



3. 低消耗電流設計，包含發光器件 （LED） 的驅動電流

NJL5821R 和 NJL5822R 結合了高輸出紅外 LED 和高靈敏度、低消耗電流的受光 IC，從而實現了可用於電池供電設備的低功耗設計。 驅動電流約為其他公司常規產品的1/5。*2
*2 2022年7月本公司調查結果

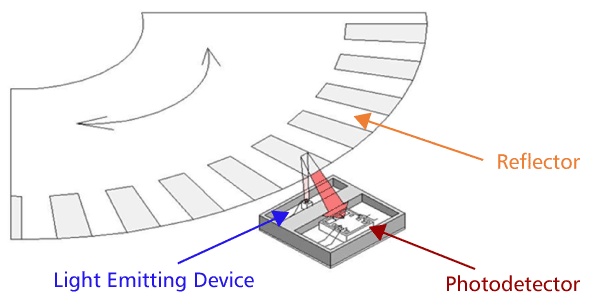

4. 可通過兩相數位輸出檢測旋轉 （移動） 方向和位置

NJL5821R 和 NJL5822R 和推薦的反射器結合使用，可獲得數位兩相信號，從而用於檢測旋轉 （移動） 方向和位置。

The NJL5821R and the NJL5822R can obtain two-phase digital output easily using with recommended reflectors and can detect the direction of rotation (movement) and position.



5. 150LPI 和 180LPI 的高解析度，可用於工業應用

NJL5821R 和 NJL5822R 的解析度比現有的NJL5820R產品更高，可用於工業設備和相機等各種應用領域。



分辨率/推薦操作條件比較表



Product Name Resolution Recommended Operating Conditions Production Status
Forward Current Supply Voltage Distance to reflector
NJL5820R 50.8 LPI 2 to 30 mA 2.7 to 5.5 V 0.2 to 5.0 mm Under Production
NJL5821R 150 LPI 2 to 30 mA 2.7 to 5.5 V 0.2 to 5.0 mm Under Production
NJL5822R 180 LPI 2 to 30 mA 2.7 to 5.5 V 0.2 to 5.0 mm Under Production

推薦反射器 (條紋鏡)



Product Name Recommended Reflector (Striped Mirror)
Direct Reflection/Non-reflection Size Reflectance
NJL5820R
(Current product)		 Direct Reflection 0.250 mm >70%
Non-Reflection 0.250 mm <20%
NJL5821R Direct Reflection 0.085 mm >70%
Non-Reflection 0.085 mm <20%
NJL5822R Direct Reflection 0.070 mm >70%
Non-Reflection 0.070 mm <20%

* In the case of use the striped mirror made by Meltec Corporation.

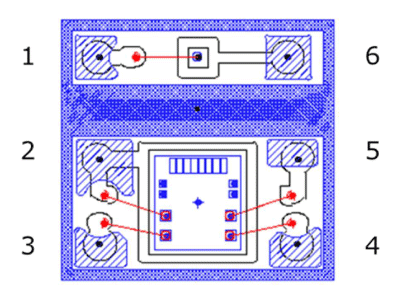

引腳配置



PIN NO. SYMBOL DESCRIPTION
1 Cathode (LED) Cathode for LED
2 GND GND
3 Vout2 Output2
4 Vout1 Output1
5 V+ Power Supply
6 Anode (LED) Anode for LED

The NJL5821R and the NJL5822R PIN



主要規格



Item NJL5821R / NJL5822R
Package 2.6 x 2.5 x 0.8 mm
COB package
Operating Voltage 2.7 V to 5.5 V
Operating Temperature Range -30°C to 105°C
Output Type Incremental Output Type
Output Two-Phase Digital Output: A, B phase
Resolution NJL5821R: 150 LPI
NJL5822R: 180 LPI

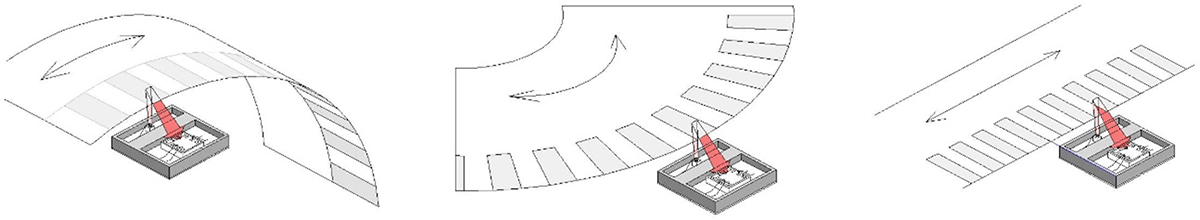

檢測方法範例



Detection Method



產品應用



・操作轉盤旋轉檢測
・相機變焦馬達旋轉檢測
・增量式編碼器
