～ 解決高速傳感器的技術難題 ～
160MHz, 1.4nV/√Hz, 高速運算放大器“NJM2725”開始量產
NISD 已開始量產最適合高速傳感器的高速低噪聲運算放大器“NJM2725”，其特點是具有160MHz高速和1.4nV/√Hz低噪聲特性。
產品概述
近年來，社會5.0、工業4.0、中國製造2025等國家項目的技術創新進展迅速，甚至在我們的日常生活中，如迎賓服務機器人、汽車自動駕駛、倉庫自動物品分類等常用機器人的場景變得越來越多。其背景是物聯網、人工智能和機器人的普及，以及在背後支持這些技術的傳感器。傳感器將外部變化轉換為電信號。運算放大器的作用之一是準確放大這些信號並對其進行適當處理。
NJM2725 是一款具有 160MHz 高速和 1.4nV/√Hz低噪聲特性的運算放大器，該特性是非常適合用於非接觸式檢測距離和物質狀態的超聲波傳感器的最佳規格。

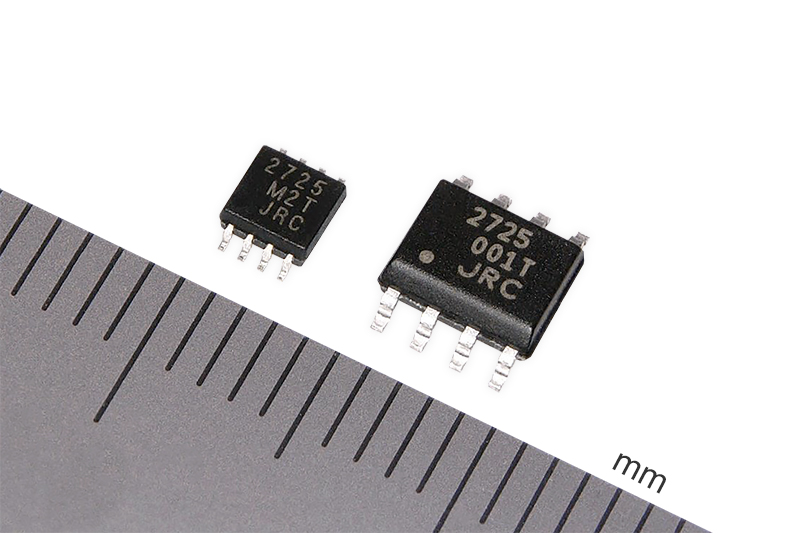

NJM2725 （MSOP8（VSP8） 封裝和 SOP8 封裝）
產品特點
1.用於超聲波傳感器的 160MHz 頻率特性

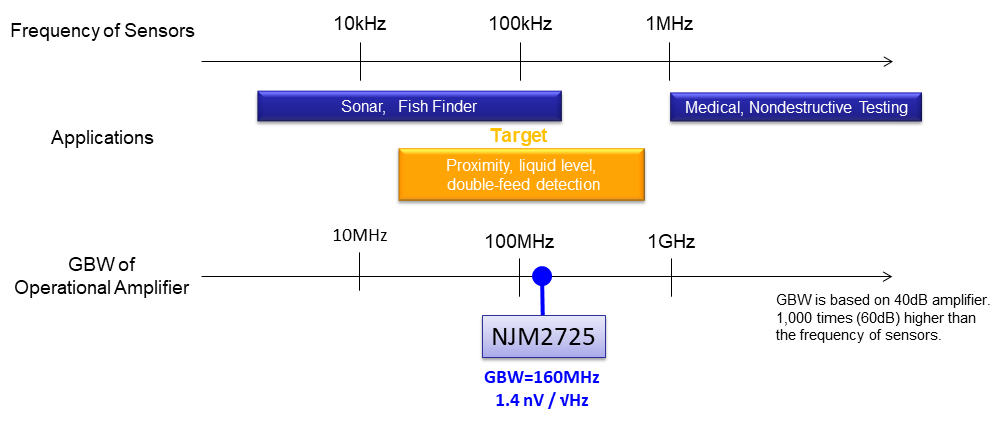

超聲波是人耳聽不到的頻率聲波的總稱。通過使用超聲波，可以在不接觸的情況下檢測到與物體之間的距離及其厚度等。 NJM2725的GBW=160MHz頻率特性可以對使用超聲波的工業傳感器（如接近傳感器、液位傳感器和雙頁進紙檢測傳感器）的信號進行高速放大。
2. 旨在提供最高信噪比（S/N比）的運算放大器

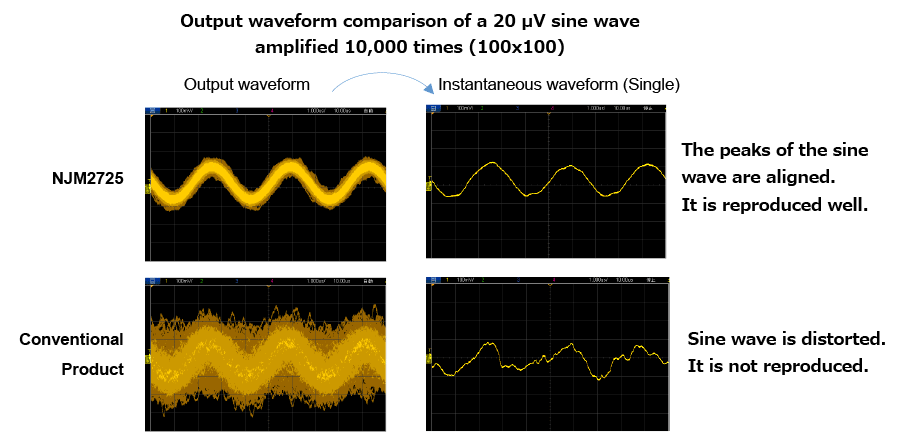

超聲波傳感器等高速傳感器不光速度快，而且低噪音也很重要。 NJM2725旨在忠實再現傳感器的原始信號，因此該產品實現了本公司運算放大器產品中最低的1.4nV/√Hz 噪聲特性。這種特性支持傳感器的原始性能並提供更高的再現性。 NJM2725 將有助於推動傳感器市場的高速化和高性能化的發展。
3. 專為單電源工作而設計的產品

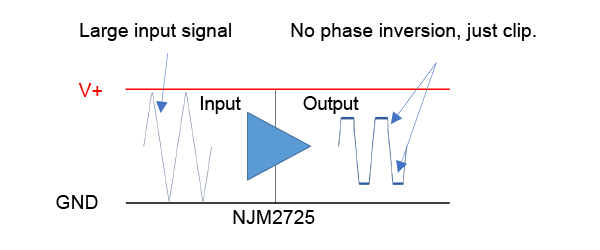

通常，考慮到電池供電系統或用 AD 轉換器獲取傳感器信號時，運算放大器也多使用單電源。 NJM2725 為了尋求最好的高速和低噪聲特性，因此在使用單電源時無法處理GND（0V）附近信號。通常，如果將接近GND的信號輸入到具有這種特性的運算放大器中，則輸出信號可能會反轉，這會很難處理。因此，NJM2725 內置了對策電路，即使輸入 GND 或電源附近的信號，也能防止輸出反轉。這樣一來，即使使用單電源，也能放心使用並獲得穩定的性能。
4. 組合使用能夠發揮出最佳性能

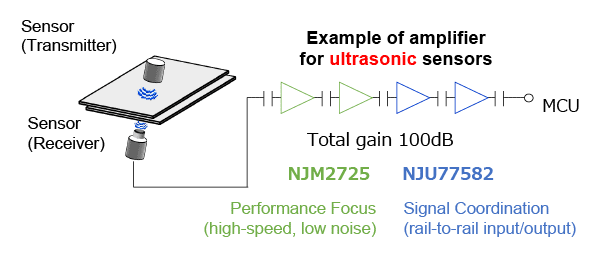

在考慮前端信號鏈時，來自傳感器的微小信號通過運算放大器被放大到5V，然後由微控器或其他設備進行AD轉換和數字處理。這時，如果試圖使用單個IC來完成從微小信號到數字化之前的信號處理，這些處理工序都會體現在運算放大器的成本上。因此，將NJM2725與高速軌至軌運算放大器（如NJU77582）配合使用，NJM2725專門利用高速低噪聲特性放大微小信號，而後續運算放大器具有軌至軌輸入輸出特性，專門用於配合微控器調整信號，這樣就可實現高性能、高性價比的傳感器模塊。
主要規格
| GBW | 160 MHz |
| Low Noise | 1.4 nV/√Hz (f = 100kHz) |
| Input Offset Voltage | 1 mV max |
| Supply Voltage | 4 V to 10 V |
| Common-Mode Input Voltage Range | 1.5 V to 3.8 V |
| High-level Output Voltage (RL = 1kΩ) | 1.3 V to 3.5 V |
| Supply Current | 04 mA/ch |
| Operating Temperature | -40°C to 125°C |
| Slew Rate | 15 V/µs |
| Stable Gain | ≥ 2 |
| Package | MSOP8 (VSP8) (2.8 × 2.9 × 1.2 mm) SOP8 (3.9 × 4.9 × 1.55 mm) *Under development |
產品應用
・低噪聲測量儀器
・超聲波傳感器
・高速低噪聲有源濾波器
・ADC緩衝放大器
・傳感器接口
