- 有助於實現高精度GNSS -
用於1.2GHz頻段GNSS的射頻前端模塊 (FEM) NJG1186進入量產。
NISD 開發的一款用於高精度GNSS (GPS、GLONASS、Galileo、北斗等) 的射頻前端模塊 (FEM) NJG1186從5月開始進入量產階段。
NJG1186是一款支持L5/E5/B2/G3/L2C頻段 (1164MHz至1228MHz) 的1.2GHz FEM產品，內置有Pre-SAW濾波器和低噪聲放大器 (LNA) (參見圖1)。

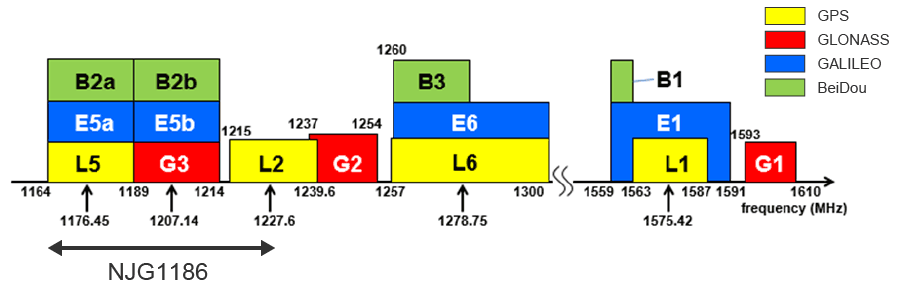

圖1. 工作頻率
近年來，汽車、無人機、可穿戴設備等需要高精度定位的設備越來越多。為了實現高精度定位，器件需要有能接收多頻段信號的能力，除了常規的1.5GHz頻段外，還需要支持1.2GHz頻段的信號。
此外，由於 GNSS 安裝在各種設備中，因此會預想到在各種環境中使用，而對於不同使用環境有不同的要求，比如室外的高防潮性和小型設備的節省空間等。
為了滿足這些要求，日清紡微電子在進一步擴大用於高精度 GNSS 的 FEM 產品陣容。
本產品的升級版NJG1186-A符合AEC-Q100 grade 2和VDA 6.3標準，預計將於8月開始量產。

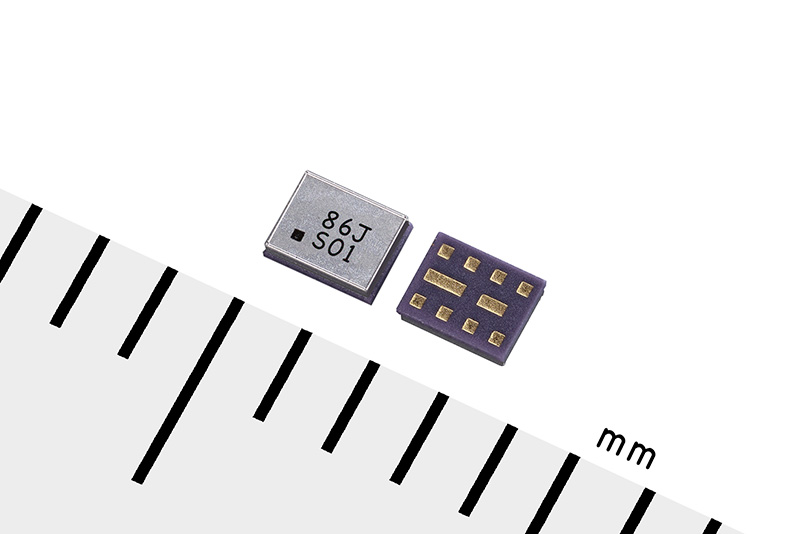

NJG1186 (HFFP10-JL Package)
產品特點
1.在1.2GHz頻段具有高增益和低噪聲係數 (NF) 特性
在1.2GHz頻段 (1164MHz至1228MHz) 實現了19.5dB*的高增益和1.7dB*的低噪聲係數 (NF)。 (*包含SAW濾波器損耗)。
2. 高密封和高可靠性封裝
採用了有金屬蓋的高密封封裝 (封裝尺寸:1.57×1.23×0.47mm)，實現了高可靠性。最適合用於車載電子設備及屋外用途。
3. 小型封裝
在1.57×1.23×0.47mm尺寸的小封裝裡裝有SAW濾波器和LNA。這能夠減少實裝面積。
4. NJG1159搭配使用能夠高精度定位
將本產品和1.5GHz頻段的FEM NJG1159一起使用，可配置出多模GNSS (multi-GNSS) 電路，能夠提供更高精度的定位。請參考圖2的多模 GNSS (multi-GNSS) 應用示例。
主要規格
| Item | NJG1186 |
|---|---|
| Package | 1.57 × 1.23 × 0.47 mm |
| Supply Voltage | 1.5 V to 3.3 V |
| Supply Current | 4.8 mA Typ. |
| Operating Frequencies | 1164 MHz to 1228 MHz |
| Small Signal Gain | 19.5 dB Typ. |
| Noise Figure | 1.7 dB Typ. |
| Out of Band Rejection | 45 to 67 dBc Typ. |
| Monthly Production | 1 million |
應用範例

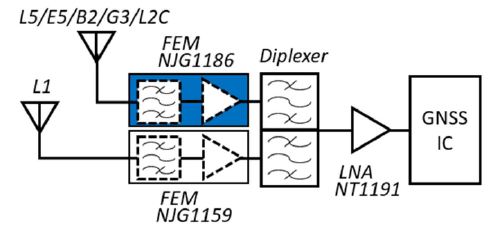

圖2. 多模 GNSS (multi-GNSS) 應用示例
