～ 有助於實現高精度GNSS ～
兩款新品射頻低噪聲放大器 (LNA) 進入量產“NT1191”支持多頻段GNSS，“NT1192”支持 1.2GHz頻段GNSS
NISD將於 6 月開始量產用於高精度GNSS (GPS、GLONASS、Galileo、北斗等) 的 NT1191 和 NT1192 兩款射頻低噪聲放大器 (LNA)。
NT1191 是一款支持多頻段 GNSS (1164MHz 至 1610MHz) 的寬帶LNA，而 NT1192 是一款支持 L5 / L2 / L6 頻段 (1164 MHz 至 1300 MHz) 的1.2 GHz LNA。關於這兩種產品的工作頻率請參見圖 1。

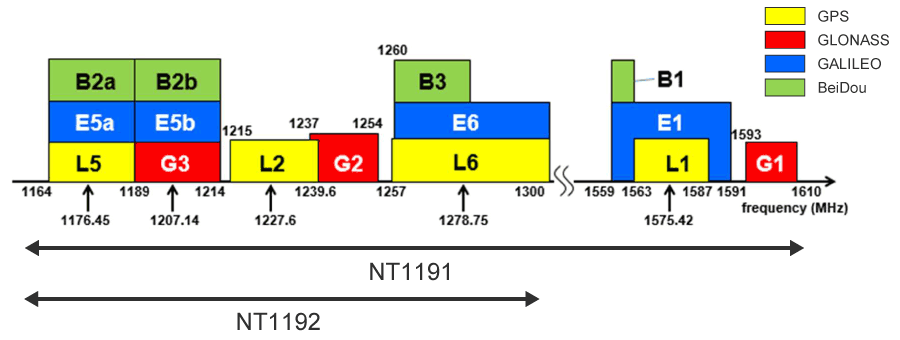

圖1. NT1191和NT1192的工作頻率
近年來，汽車、無人機、可穿戴設備等需要高精度定位的設備越來越多。為了實現高精度定位，器件需要有支持多頻段信號的能力，除了常規的1.5GHz頻段外，還需要接收1.2GHz頻段的信號。
NISD將進一步擴大用於高精度GNSS的LNA產品陣容。

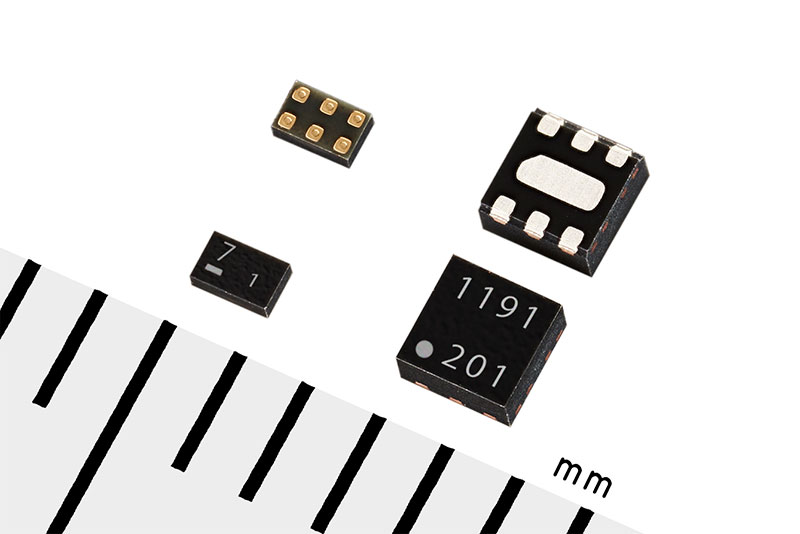

NT1192 (EPFFP6-FA 封裝 [0.7×1.1×0.37mm]) 和 NT1191 (DFN1616-6-GE 封裝 [1.6×1.6×0.78mm])。
NT1191產品特點
1. 在整個GNSS頻段實現了良好的增益平坦度和低噪聲係數 (NF)
在整個GNSS頻段 (1164 至 1610MHz) 中實現了良好的增益平坦度和低噪聲係數 (NF)。
有助於在接收多頻段信號時減少頻段之間的接收靈敏度差異。
2. 寬電源電壓範圍
支持從1.5到5.5V的寬範圍電源電壓，所以可以在各種電源電壓下工作。
3. 採用了可濕性側面 (Wettable Flank) 封裝
由於採用的封裝是具有可濕性側面結構 (Wettable Flank) 的封裝，所以非常適合用於車載設備等經常需要的自動外觀檢測。
NT1192產品特點
1. 在1.2GHz頻段實現了高增益和低噪聲係數 (NF)
在1.2GHz頻段 (1164MHz至1300MHz)，實現了20dB的高增益和0.7dB的低噪聲係數 (NF)。
2. 採用了薄型小尺寸封裝
採用的封裝是薄型小尺寸0.7 × 1.1 mm的無引腳封裝，非常適合用於移動設備。外部元件僅需要2個，有助於減少實裝面積。
產品概述
| Item | NT1191 | NT1192 |
|---|---|---|
| Package | 1.6 × 1.6 × 0.78 mm | 0.7 × 1.1 × 0.37 mm |
| Supply Voltage | 1.5 V to 5.5 V | 1.5 V to 3.7 V |
| Control Voltage | 1.5 V to 5.5 V | 1.5 V to 3.7 V |
| Supply Current | 5.5 mA | 4.5 mA |
| Operating Frequencies | 1164 MHz to 1610 MHz | 1164 MHz to 1300 MHz |
| Small Signal Gain | 17.5 dB Typ. | 20 dB Typ. |
| Noise Figure | 0.75 dB Typ. | 0.7 dB Typ. |
| Monthly Production | 2 million | 2 million |

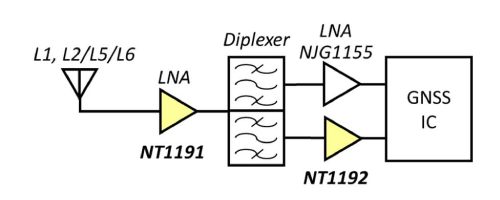

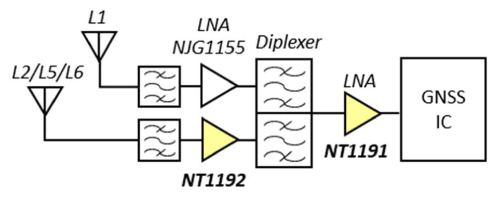

應用範例
