Nisshinbo Micro Devices Inc. 推出了 R5651系列，這是一款適用於 3-5 節鋰離子/鋰聚合物二次充電電池組的過充電和過放電保護IC，具有溫度保護功能。R5651系列支援3節到5節的串聯，可以通過在 SEL 引腳上施加一定的電壓來切換選擇電池的數量。
對於使用鋰離子(Li-ion)電池的電動工具、吸塵器、電動助力車、電動自行車、無人機、蓄電池來說，電池保護功能對確保機器設備安全可靠運行變得越來越重要。
R5651具有許多功能。首先，當過充電、過放電時、放電過電流及充電過電流檢出時就進行電池保護，還有高精度監測溫度的保護。第二，實現電池的自由連接，以及應對5節以上的電池組時，可以通過串聯方式支援更多節電池組。第三，分開的充電和放電迴路，並且可使用更低阻抗的電流檢測電阻，使整個電池組大電流放電時降低發熱。第四，採用TSSOP-24小型封裝。 R5651 系列具備高精度、低功耗和小封裝等特點，大大增強使用者鋰離子電池應用產品的競爭優勢。

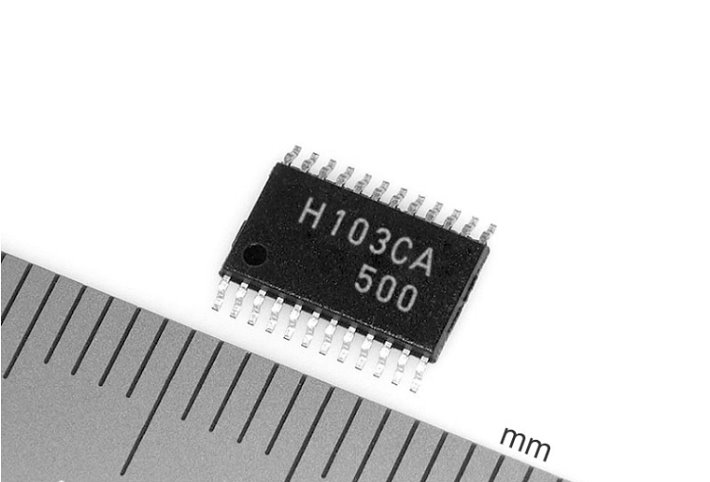

R5651 系列 (TSSOP-24 封装)
| Product Name | R5651系列 |
|---|---|
| Sample Price | JPY 500 (Tax Included / 1000pcs) |
| Sample Order Start Date | February 24, 2022 |
| Package | TSSOP-24 (7.8×6.4×0.9 mm) |
| Monthly Production | 1 million |
產品特點
1. 業界領先水平的高精度過充電(OVP)監測
各節電池監測電壓範圍: 3.6V ~ 4.5V, 監測精度: ±25mV
2. 業界領先水平的高精度過放電(UVP)監測
各節電池監測電壓範圍: 2.0V ~ 3.2V, 監測精度: ±50mV
3. 通過降低電流檢測電阻的阻值，實現了最高水平的低電壓和高精度
。通過使用低阻值的檢測電阻，抑制了大電流時的發熱，易於電路板的熱量設計。
。放電過電流檢測電壓精度 10mV ~ 30mV: ±3mV
。充電過電流檢測電壓精度 -8mV ~ -30mV: ±3mV
4. 溫度保護：低溫充電、高溫充電、高溫放電均達到業界領先的±3°C高精度
。低溫充電控制 (TDCL) 設定 -5 / -3 / 0 °C: 精度 ±3°C
。高溫充電控制 (TDCH) 設定 45 / 50 / 55 / 60 °C: 精度 ±3°C
。高溫放電控制 (TDDH) 設定 65 / 70 / 75 °C: 精度 ±3°C
5. 在積體電路裡採用本公司最大的高耐壓工藝
各首次連接電池和板子時，由於單節電池監測端子的高耐壓化，連接順序可以隨意選擇，因此可以簡化使用者的製造工序。
6. 串聯功能

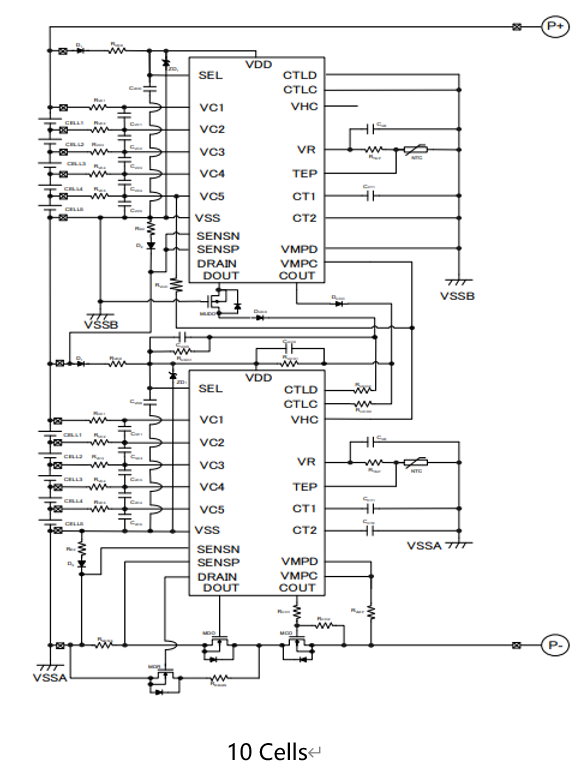

本IC 雖是用於3-5節電池，但是採用2個以上串聯方式可對應6節以上電池組，並且這樣串聯的電路也是非常簡單的，只需要少數幾個外部元器件即可構成。
7. 封裝
採用TSSOP-24 (7.8×6.4×0.9 mm) 無引腳小型封裝。它可以抗電動工具的振動，並具有出色的耐用性。
主要規格
| Item | R5651 Series |
|---|---|
| Absolute Maximum Ratings (VDD, VCx) | 30 V |
| Consumption Current | Typ. 13 μA (at normal mode) |
| Standby Current | 6.0 μA (Typ) |
| OVP Detection Voltage Range | 3.6 to 4.5 V | OVP Detection Voltage Accuracy | ±25 mV | UVP Detection Voltage Range | 2.0 to 3.2 V | UVP Detection Voltage Accuracy | ±50 ｍV | Number of Cells | 3 to 5 Cells |

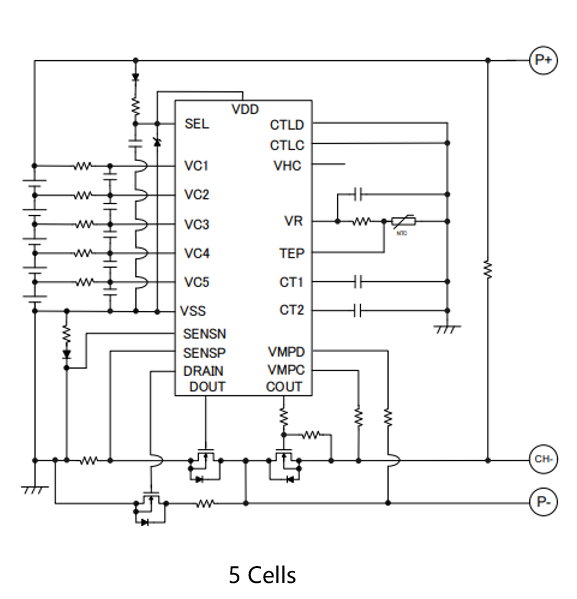

標準應用連接圖
