Ricoh Electronic Devices Co., Ltd. 推出RP514和RP515系列的超低靜態電流降壓DC/DC轉換器，該系列包括電池監視器，適用於物聯網設備。
隨著物聯網市場的擴大，越來越多的具有傳感器，MCU，通信模塊等的物聯網設備需要較長的電池壽命以及較小的尺寸。同時，對能夠以高精度和低電流消耗監視電池電壓的功能的需求不斷增加,本次推出的 RP514 / RP515系列產品可以滿足市場的需求。
該產品的電氣特性如下：寬輸入電壓範圍為1.8 V至5.5 V;靜態電流為0.4 µA (DCDC：0.3 µA，BM：0.1 µA); 用戶可選擇的輸出電壓範圍為在0.1步長內1.0 V至4.0 V; 輸出電壓精度為±1.5%。 RP514的輸出電流為100 mA，RP515的輸出電流為300 mA*1。
每款新產品都配有電池監控引腳，有助於減少外部元件和漏電流。因此，RP514 / RP515使物聯網設備尺寸小並且有助於節能。 （BM輸出電壓的分頻比可由用戶選擇：Vin / 3或Vin / 4。）
世界上最小的WLCSP-9-P2 (1.45×1.48×0.4(最大) mm) 可實現高密度安裝。此外，DFN(PLP)2527-10 (2.50×2.70×0.6(最大) mm) 正在開發中。此封裝的批量生產定於2019年3月。
*1: 實際輸出電流取決於產品周圍的條件和組件。此處提到的值是某些條件下的參考值。

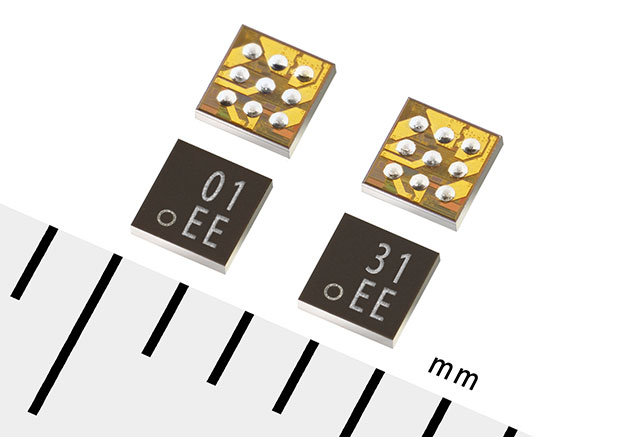

RP514/ RP515 Series (WLCSP-9-P2)
RP514 / RP515的產品性能
RP514 / RP515是降壓型DC/DC轉換器，可實現超低靜態電流和節省空間的設計，適用於物聯網設備。
1. 電池監視器
RP514 / RP515不需要任何外部元件來分配電池監視器的輸入電壓，而上面提到的傳統電路也是如此。

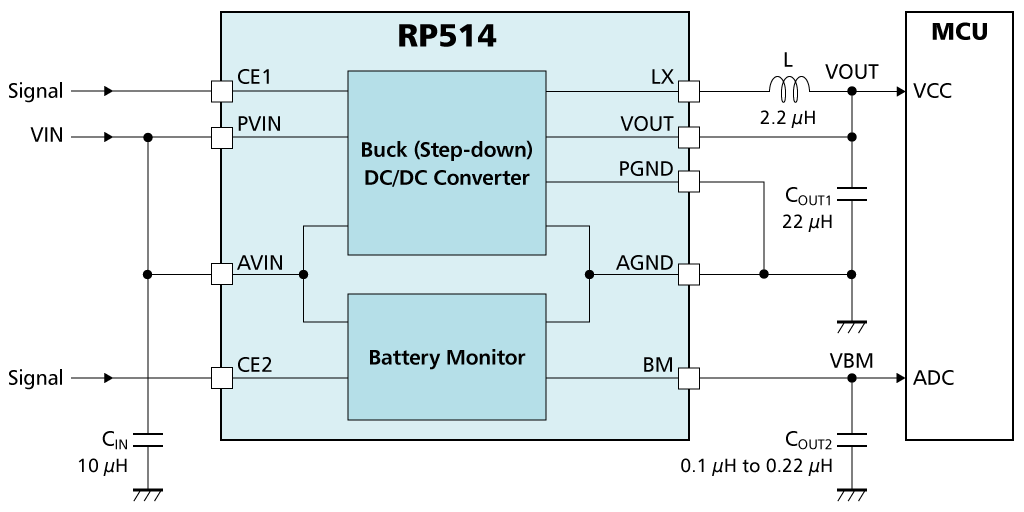

RP514的典型應用
2. 超低靜態電流
RP514 / RP515實現了典型的超低靜態電流。 0.4 µA (DC/DC部分：0.3 µA，BM部分:0.1 µA)，有助於物聯網設備的長期運行。
3. 寬輸入電壓範圍
由於1.8 V至5.5 V的寬輸入電壓範圍，RP514 / RP515可以對應各種電池，如鈕扣電池，下一代電池，電容器等。此外，1.8 V的最低工作電壓有助於 延長電池壽命。
4. 小型封裝減少安裝面積
新產品採用WLCSP-9P2 和DFN(PLP)2527-10。小包裝有助於減少安裝面積。
產品規格
| 產品名稱 | RP514 series / RP515 series |
|---|---|
| 消費電流 | 典型值 0.4 µA (At No Load) (DC/DC部分: 0.3 µA, BM部分: 0.1 µA) |
| 輸入電壓範圍 (VIN) | 1.8 V to 5.5 V (Rating: 6.5 V) |
| 輸出電壓範圍 (VOUT) | 1.0 V to 4.0 V |
| 輸出電壓精度 | ±1.5% |
| 輸出電流 | RP514 series: 100 mA*2 RP515 series: 300 mA*2 |
| 輸出電壓 (BM部分) | VIN/3 or VIN/4 (用戶可選擇) |
| 自動放電 | Yes / No (用戶可選擇) |
| 陶瓷電容器可用 | BM部分: 100 to 220 nF |
*2: 實際輸出電流取決於產品周圍的條件和組件。這裡提到的值是在某些條件下的參考值。

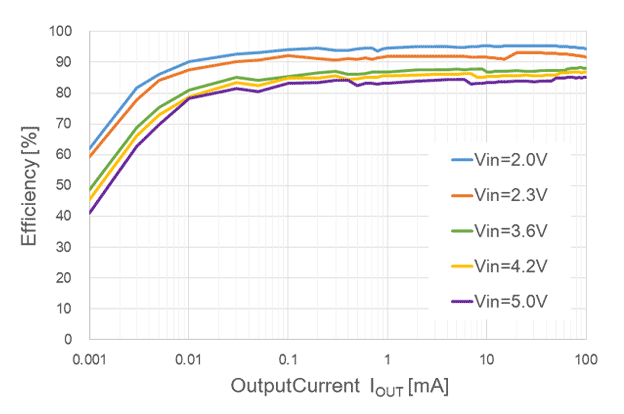

RP514 系列典型特性 (VOUT=1.8V,Ta=25°C)

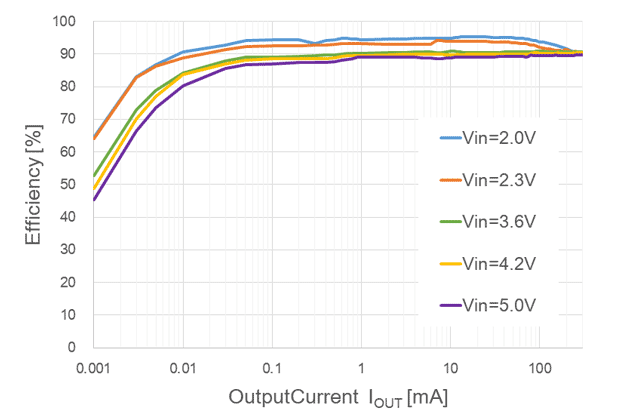

RP515 系列典型特性 (VOUT=1.8V,Ta=25°C)
